Gerçek uygulama fotoğrafları ve proje seçim notları
Platform, Rampa ve Yürüme Yolu Uygulamaları
Endüstriyel platformlar için korozyona dayanıklı CTP ızgaralar
Proje değerlendirmesinde öne çıkanlar
Sahadan Uygulama Örnekleri
NA-ME CTP kompozit ızgaralar; fabrikalar, arıtma tesisleri, kimya ve maden tesisleri, tersaneler, gıda tesisleri ve altyapı projelerinde platform, rampa, yürüme yolu ve yükseltilmiş döşeme olarak kullanılır. Hafif panel yapısı sahada kesim ve montajı kolaylaştırır.
Aşağıdaki fotoğraflar farklı tesislerdeki platform, rampa ve yürüme yolu uygulamalarımızdan seçilmiştir. Kendi projenizde mesnet açıklığı, yaya yoğunluğu ve zemin koşulları ayrıca değerlendirilmelidir.
Platform Izgarası Seçimi
Konkav veya kumlu kaymaz yüzey seçenekleri ıslak ve kimyasal etkili alanlarda güvenli geçişi destekler. Reçine sistemi, panel kalınlığı, taşıyıcı açıklığı ve bağlantı detayı; proje yükleri ve ortam koşullarına göre birlikte değerlendirilmelidir.
Endüstriyel platform ve yürüme yolu uygulamalarında kullanılan panele sahada platform ızgarası denir. Seçimde belirleyici olan üç şey vardır: mesnet açıklığı, üzerinden geçecek yük ve zeminin ıslak veya yağlı olup olmadığı. Açıklık büyüdükçe daha yüksek panel (h38 veya h50) gerekir; kaygan zeminlerde konkav veya kumlu yüzey seçilir.
Çelik platform ızgarasıyla ağırlık, korozyon ve toplam maliyet karşılaştırması için malzeme karşılaştırma sayfamıza bakabilirsiniz.
Platform ve Rampa Montajında Saha Detayları
Panel seçimi netleştikten sonra saha montajında dikkat edilmesi gereken diğer noktalar şunlardır. Bu detaylar hem platformun kullanım ömrünü hem de yaya güvenliğini doğrudan etkiler; proje aşamasında gözden kaçtığında sahada ek işçilik ve gecikmeye yol açar.
- Panel yönü. Izgara panelinin taşıyıcı kirişlere dik yerleştirilmesi, panelin güçlü ekseninin devreye girmesini sağlar; yanlış yönde montaj sehimi artırır. Taşıyıcı aralığı ve panel yönü proje aşamasında birlikte belirlenmelidir.

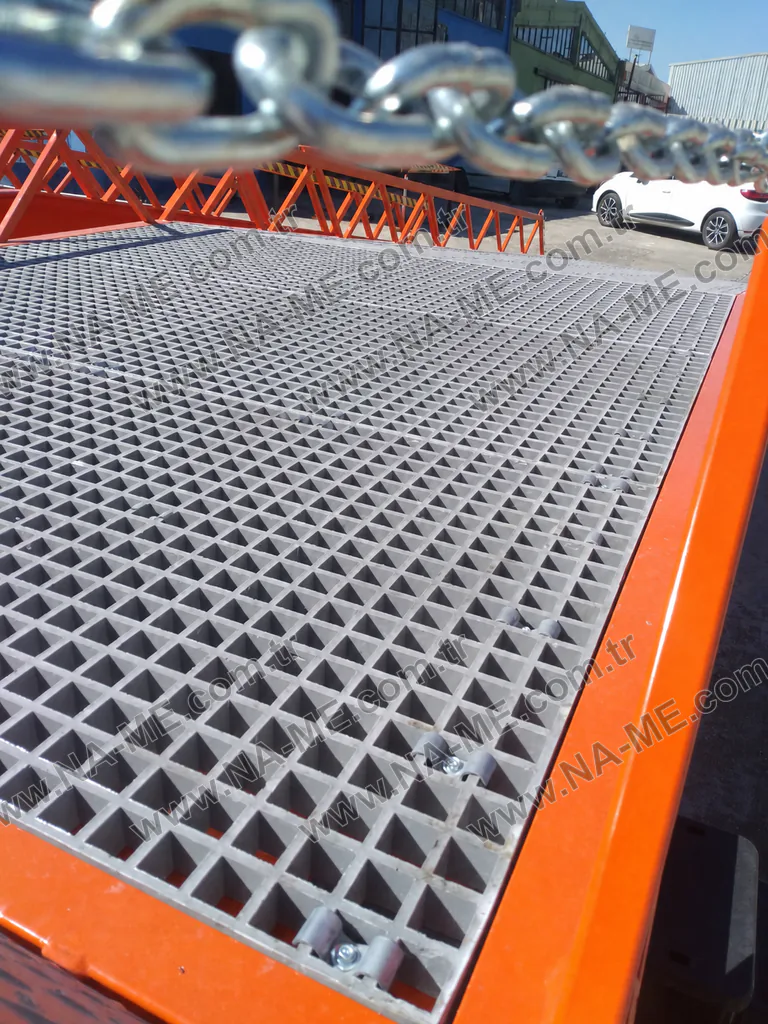

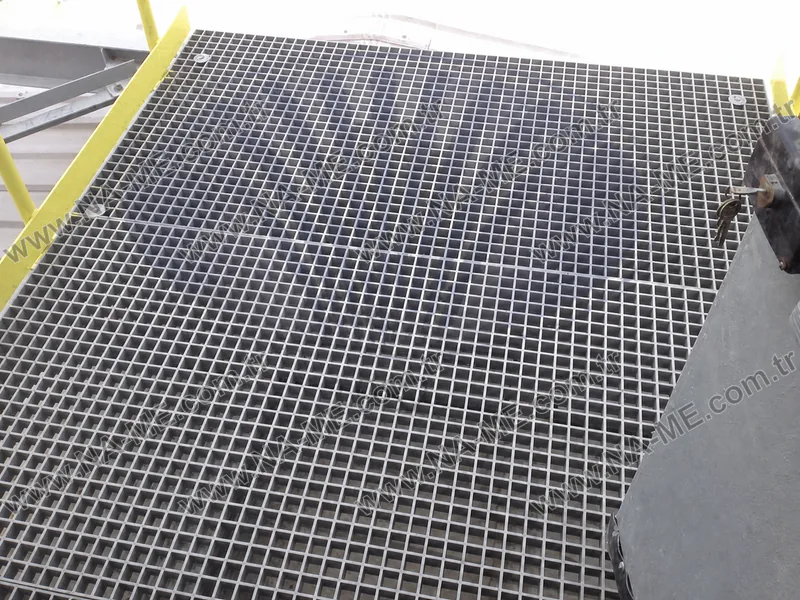

- Rampa eğimi. Kompozit ızgara eğimli rampa yüzeylerinde de kullanılabilir; eğim değeri ve buna uygun yüzey tipi (kumlu veya konkav) proje verilerine göre belirlenir, eğim arttıkça kaymazlık ihtiyacı da artar.
- Kenar profili ve tekmelik. Açık kenarlı platformlarda düşen cisimlerin boşluğa geçmesini önlemek için ızgara kenarına tekmelik (toe plate) profili monte edilir; aynı profil ızgaranın kenar taşıyıcıya sabitlenmesine de yardımcı olur.
- Montaj kelepçesi. Paneller taşıyıcı profile kaynaksız, klips tipi montaj kelepçeleriyle sabitlenir; bu yöntem kaynak işlemi gerektirmez, sahada hızlı sökülüp takılabilir.
- Yaya yoğunluğu. Yoğun yaya trafiği olan ana geçitlerde yüzey aşınmasına karşı kumlu yüzey, düşük trafikli tali platformlarda ise konkav yüzey tercih edilebilir.
NA-ME PROJE YAKLAŞIMI
Panel, yüzey ve bağlantı detayı birlikte çözülür
Taşıyıcı açıklığını, tasarım yükünü, rampa eğimini, yaya yoğunluğunu ve ortam koşullarını paylaşın; çözüm yalnız panel ölçüsüne göre değil, sistem bütünlüğü içinde değerlendirilsin.

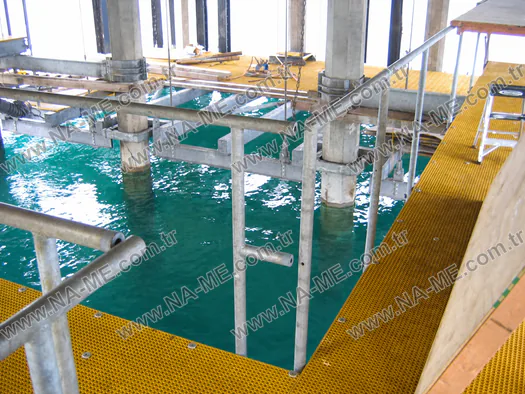

Islak Proseslerde Sürekli ve Drenajlı Erişim

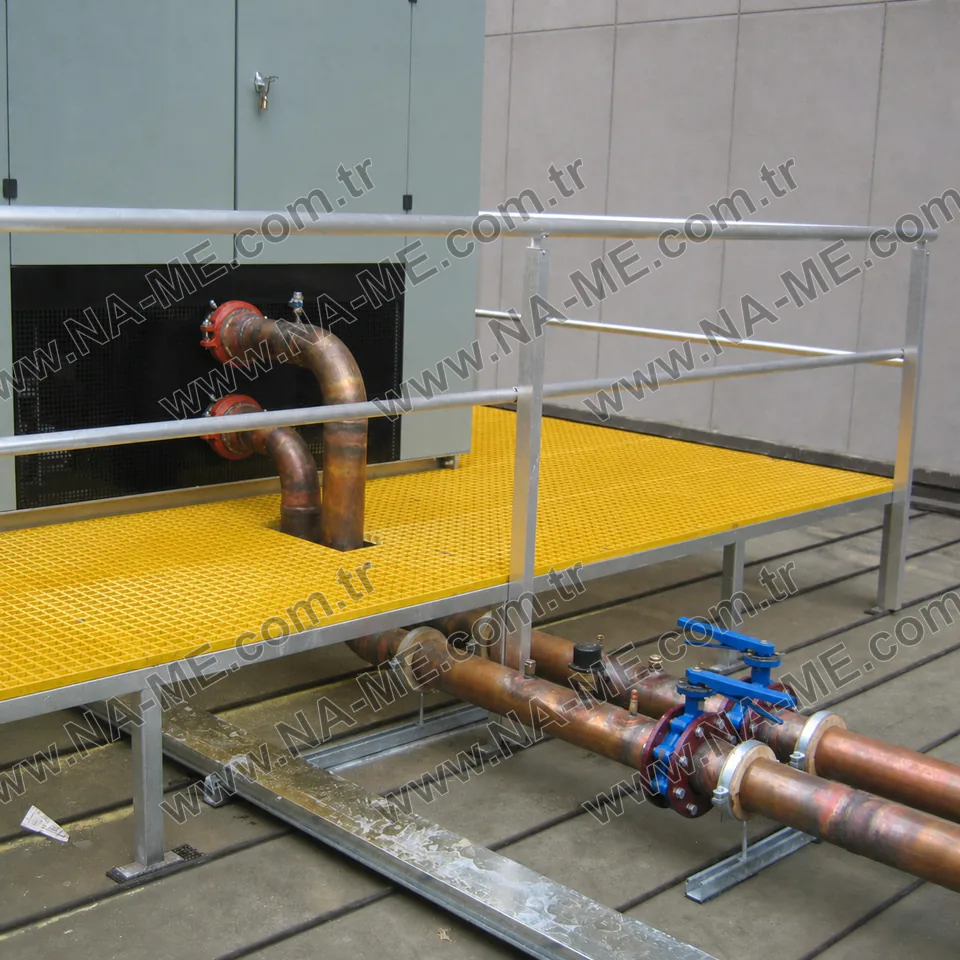

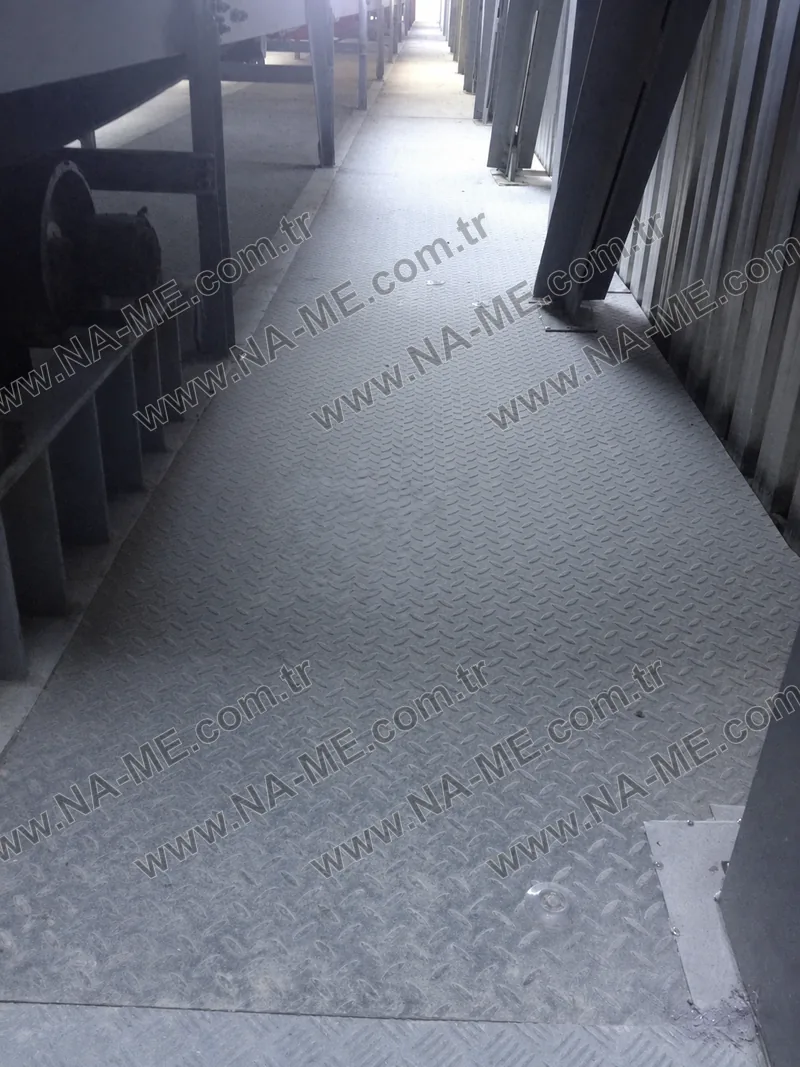

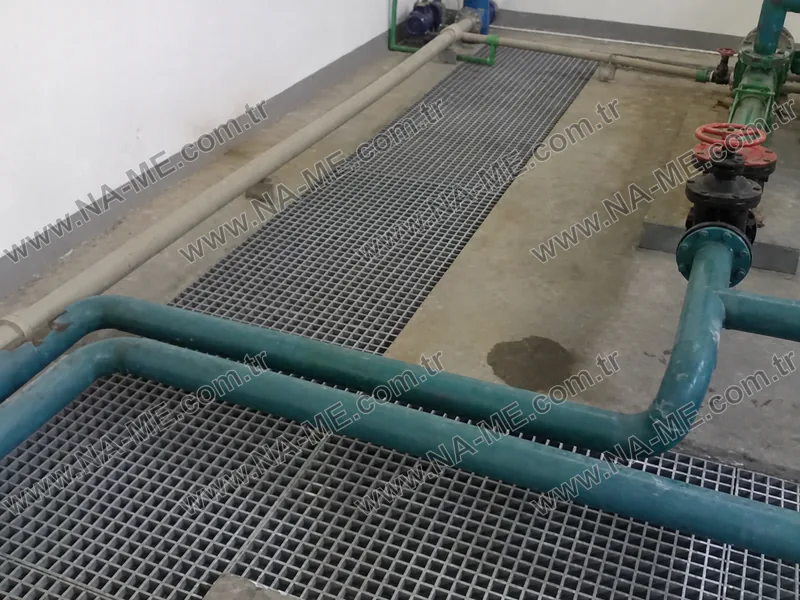

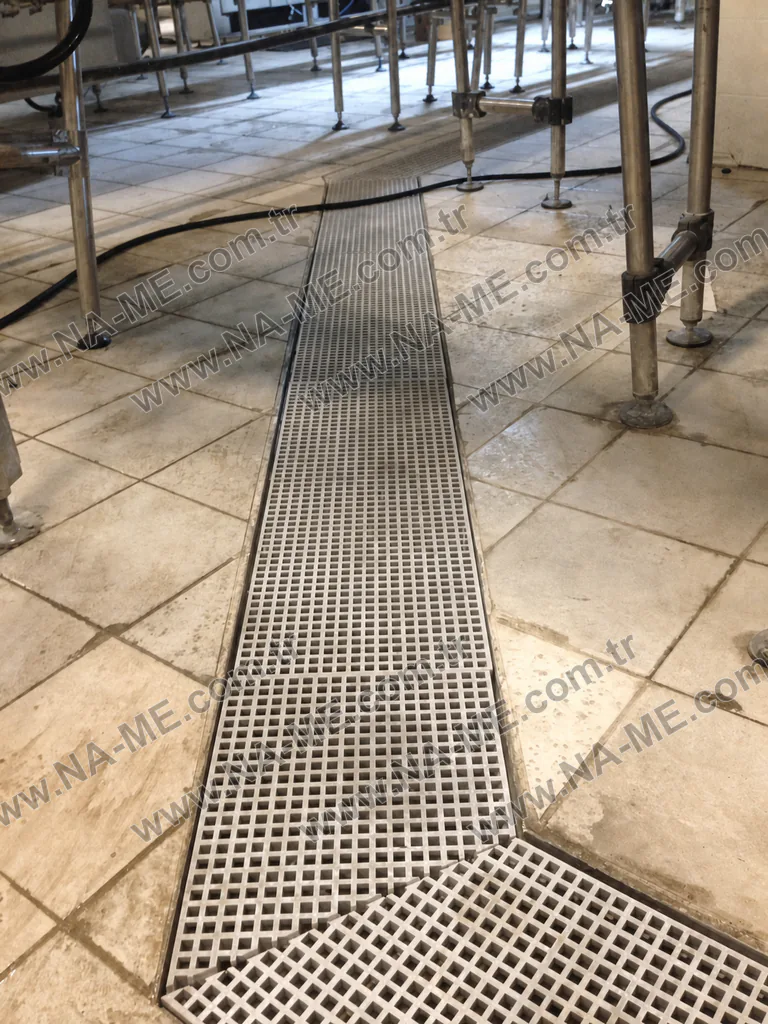

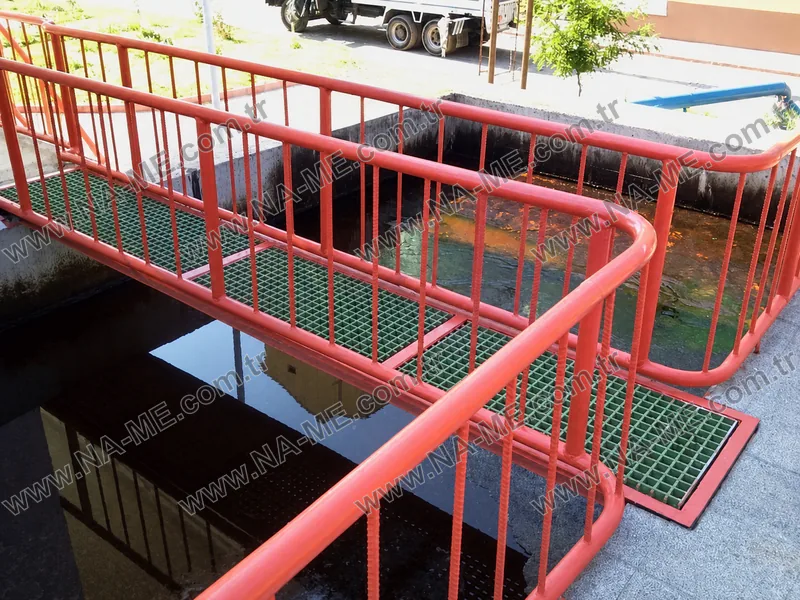

Arıtma, atıksu ve gıda tesislerinde yürüme yolu yalnız bir geçiş yüzeyi değildir; proses ekipmanına güvenli erişim, açık gözlerden drenaj ve düzenli temizlik birlikte düşünülür. Panel yüksekliği, mesnet açıklığı ve yüzey tipi saha verileriyle doğrulanır.

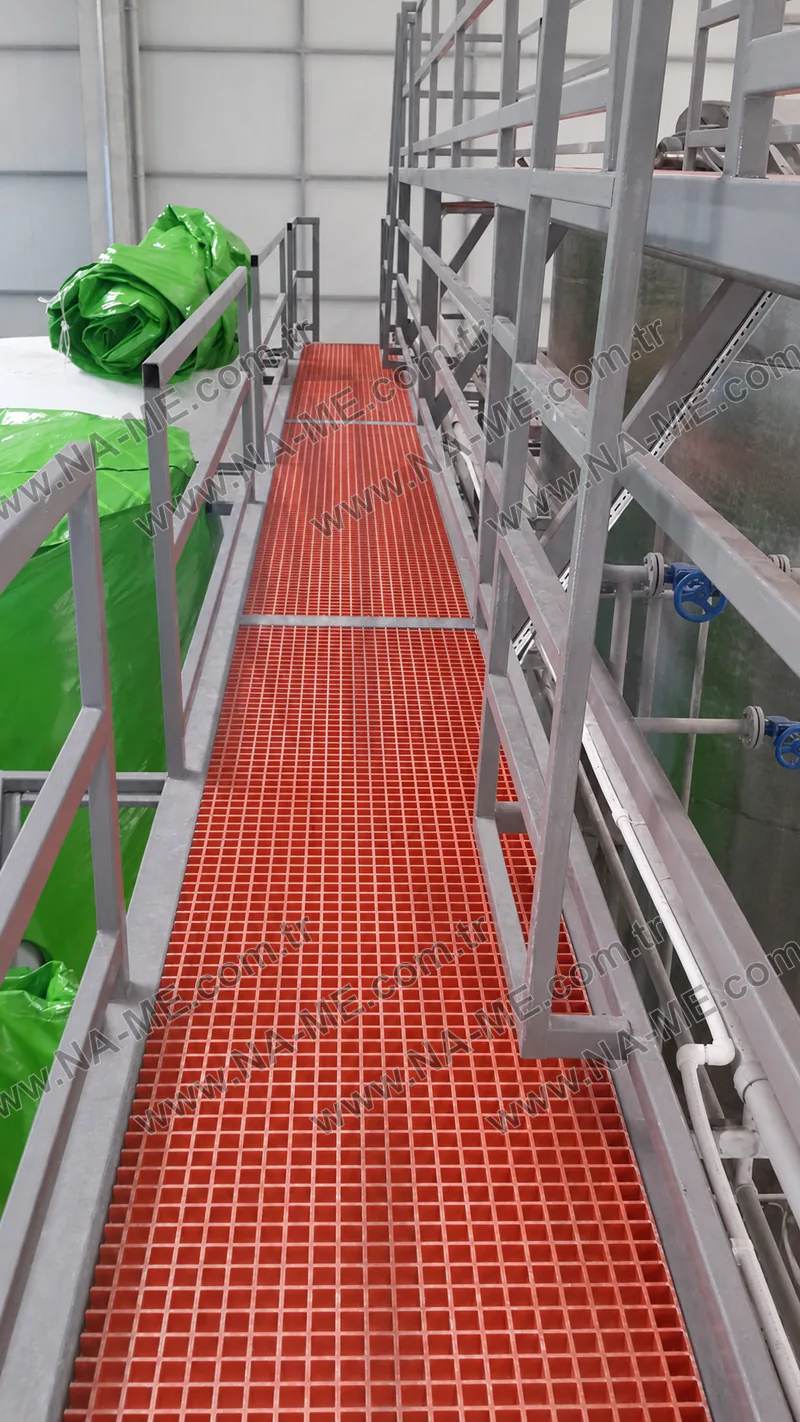

Açık gözlü yapı suyun yüzeyde birikmesini azaltmaya yardımcı olur. Islak proseslerde konkav veya kumlu yüzey tercihi, temizlik yöntemi ve yaya yoğunluğu ile birlikte değerlendirilmelidir.

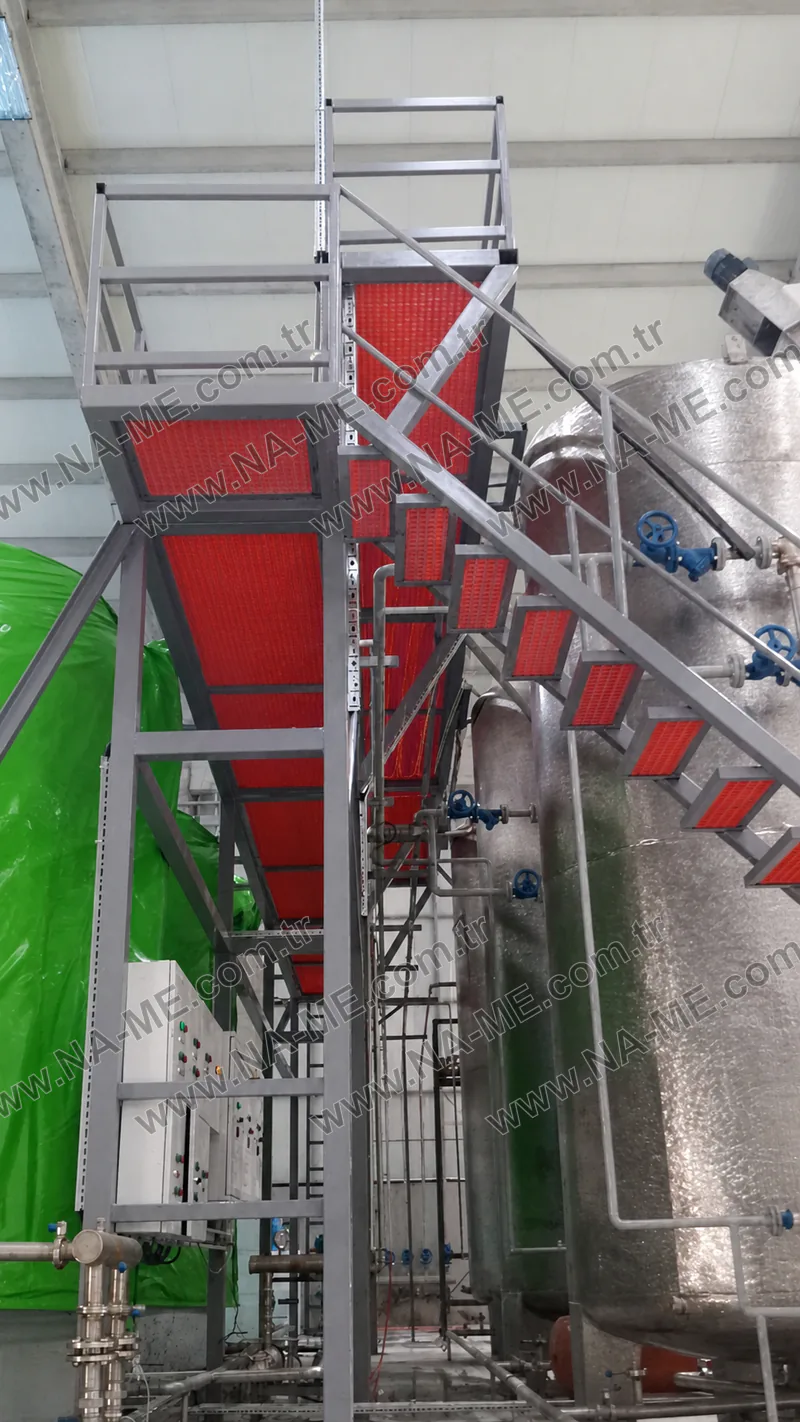

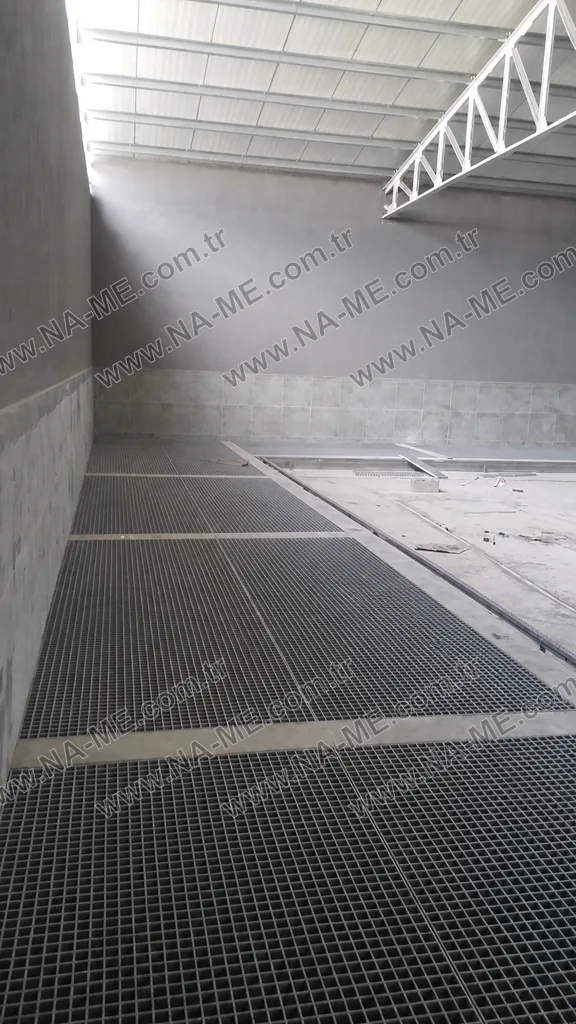

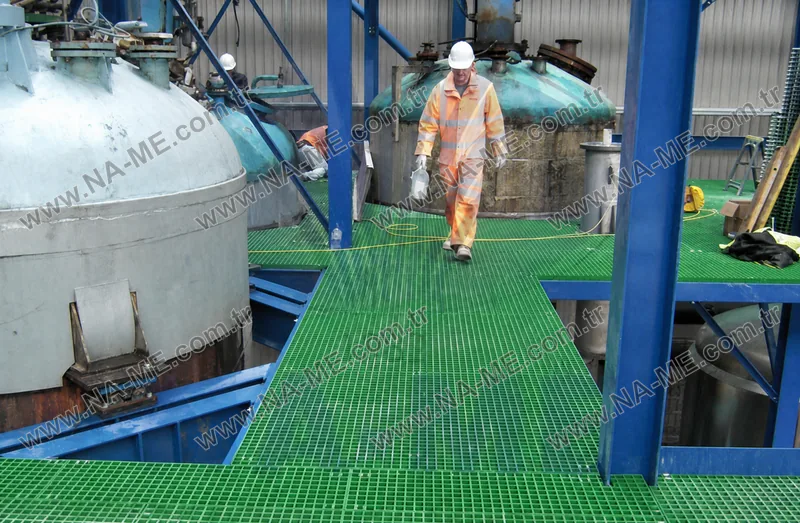

Kimyasal, Endüstriyel ve Deniz Ortamları

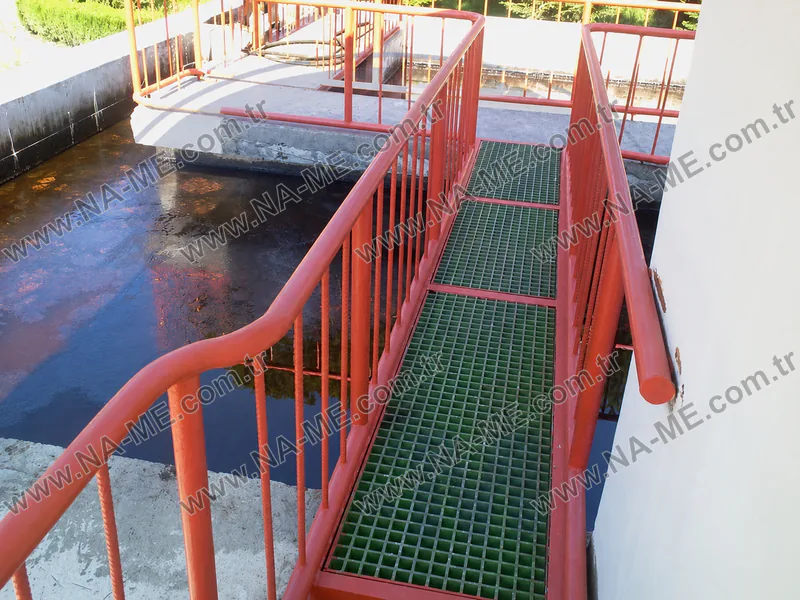

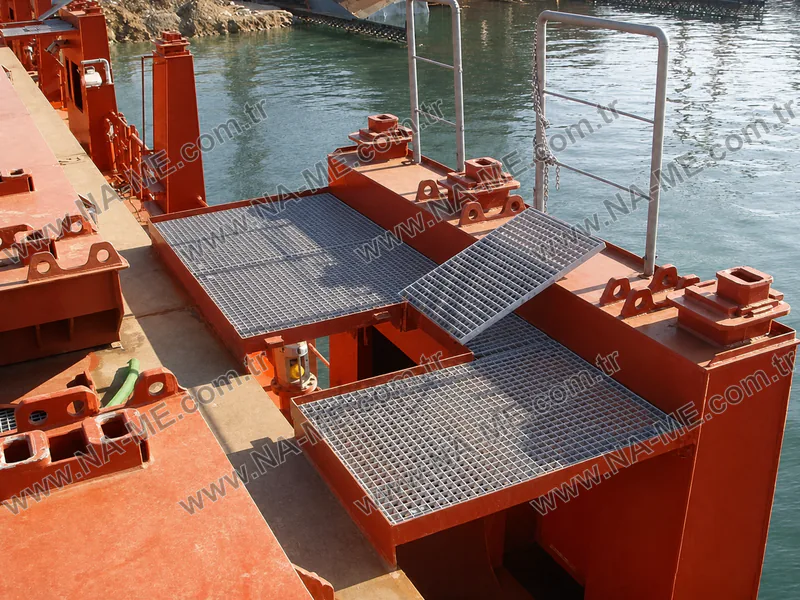

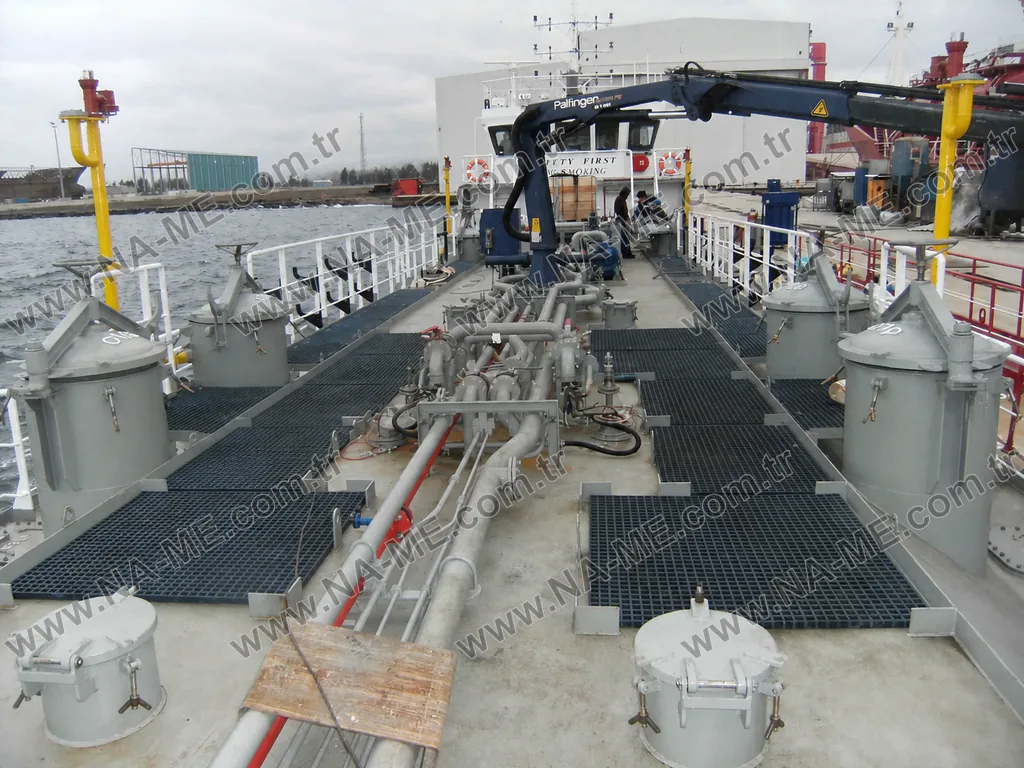

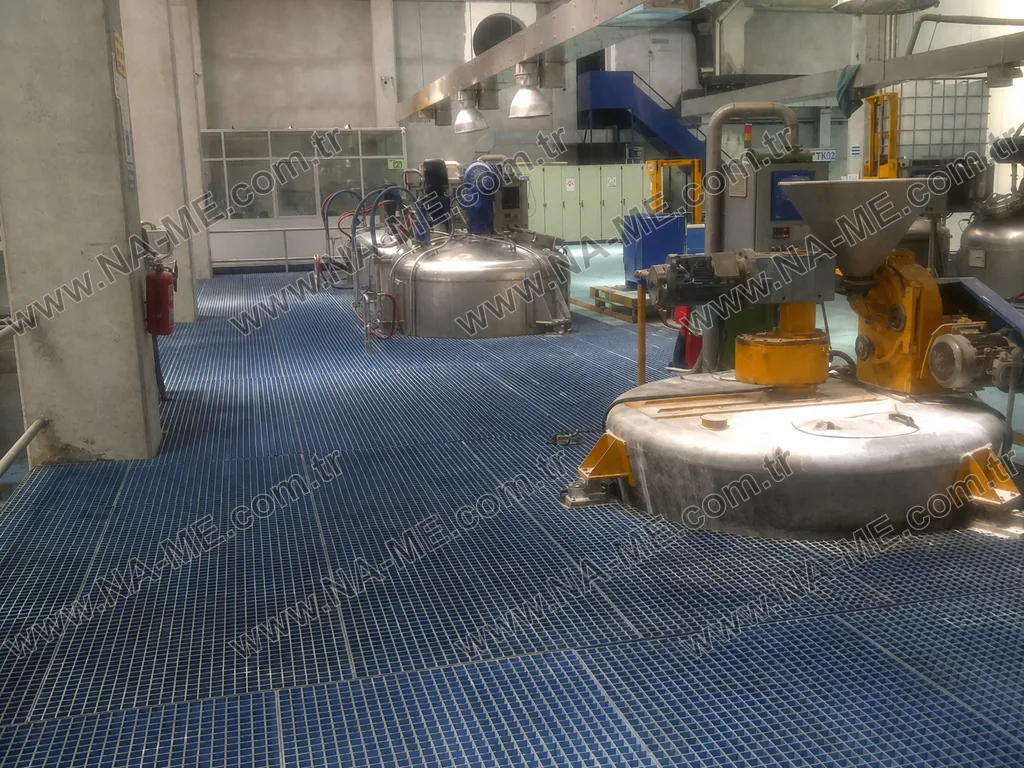

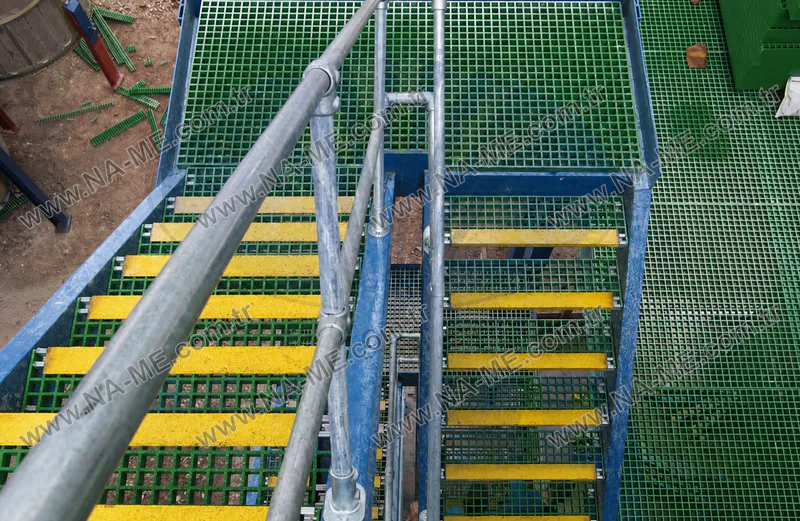

Kimya tesisleri, maden sahaları, tersaneler ve gemi erişimlerinde yalnız görünür yüzeye göre seçim yapılmaz. Reçine sistemi, kimyasal maruziyet, tuz ve nem, dış ortam, tasarım yükü ve bağlantı malzemesi birlikte ele alınır.
CTP ızgara metal gibi paslanmaz ve ahşap gibi çürümez; periyodik boya veya korozyon bakımı gerektirmez. Güvenli kullanım için rutin temizlik ile panel, taşıyıcı ve bağlantı elemanlarının görsel kontrolü sürdürülür.

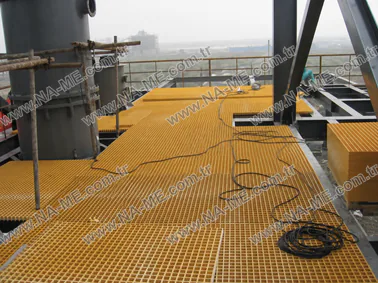

Rota Sürekliliği, Renk ve Yaya Yoğunluğu
Renkli paneller, ana geçit ile tali erişim rotalarını ayırmaya ve saha organizasyonunu görünür kılmaya yardımcı olabilir. Düz platform, sahanlık ve rampa boyunca yüzey tipinin sürdürülmesi geçiş hissini ve görsel bütünlüğü destekler.
Yüksek yaya yoğunluğunda kumlu yüzeyin daha agresif tutunması; daha kolay temizliğin öncelikli olduğu tali geçişlerde konkav yüzey seçeneği proje koşullarıyla karşılaştırılır.
Sık Sorulan Sorular
Platform ızgarası hangi yönde monte edilmeli?
Panel, taşıyıcı kirişlere dik yerleştirilerek güçlü ekseninde çalışacak şekilde monte edilmelidir; taşıyıcı aralığı ve panel yönü proje aşamasında birlikte doğrulanmalıdır.
Rampa için ayrı bir ızgara tipi mi gerekir?
Hayır. Aynı panel ailesi eğimli yüzeylerde de kullanılabilir; eğim ve yüzey tipi proje verilerinize göre belirlenir. Rampa başlangıç ve bitiş noktalarında düz platformla eğimli bölüm arasındaki geçişin de aynı yüzey tipiyle sürdürülmesi önerilir.
Açık kenarlı platformlarda düşme riskine karşı ne yapılır?
Izgara kenarına tekmelik (toe plate) profili monte edilerek düşen cisimlerin boşluğa geçmesi önlenir; aynı profil kenar sabitlemesine de katkı sağlar.
Panel taşıyıcıya kaynakla mı sabitlenir?
Hayır. Paneller klips tipi montaj kelepçeleriyle sabitlenir; bu yöntem kaynak gerektirmez ve sahada sökülüp takılabilir.
