Projeye Özel CTP Izgara ve Kanal Izgarası Uygulamaları
Araç yıkama kanallarından gıda ve ıslak proseslere, su ürünleri tesislerinden özel ölçülü endüstriyel platformlara kadar; göz aralığı, panel kesimi, reçine, kaymaz yüzey, yük hesabı, mesnet ve bağlantı detaylarını tek bir proje sistemi içinde değerlendirin.
- Özel kesim ve ölçülendirme
- 38x38 / 19x19 / 25x50
- O-ftalik / İ-ftalik / vinil ester
Özel uygulamada doğru başlangıç, ölçüden önce kullanım senaryosudur
CTP kanal ızgarası veya platform seçimi yalnızca kanal eniyle yapılmaz. Yaya ya da tekerlekli trafik, tekil ve yayılı yükler, net destek açıklığı, kimyasal temas, sıcaklık, ıslaklık, temizlik yöntemi ve beklenen drenaj birlikte tanımlanır. Bu girdiler panel yüksekliği, göz geometrisi, reçine, yüzey, kesim toleransı, mesnet ve bağlantı düzeninin belirlenmesine temel olur.
- Net kanal ve panel ölçüsü
- Yük tipi ve geçiş sıklığı
- Mesnet açıklığı ve oturma payı
- Kimyasal ve sıcaklık bilgisi
- Islaklık ve yüzey ihtiyacı
- Drenaj ve temizlik planı
Göz aralığı, panel ve yüzey birlikte seçilir
Aşağıdaki nominal göz seçenekleri tek başına taşıma kapasitesi anlamına gelmez. Panel yüksekliği, taşıyıcı çubuk yönü, yükleme biçimi ve mesnet açıklığı her proje için ayrıca doğrulanır.
38x38 mm genel amaçlı göz
Açık alan, drenaj ve genel endüstriyel kullanım arasında dengeli bir başlangıç seçeneğidir; gerçek kapasite panel kesiti ve destek açıklığıyla belirlenir.
19x19 mm küçük göz
Daha küçük açıklığın tercih edildiği yürüme, proses ve kanal üstü uygulamalarda değerlendirilir; kirlenme ve temizleme erişimi de seçim kapsamındadır.
25x50 mm ara geometri
Kanal, erişim veya ekipman çevresi gibi özel alanlarda alternatif bir göz düzeni sunar; yüzey ve yük koşuluyla birlikte projelendirilir.
Panel ve özel kesim: Seçilen ürün ailesindeki standart panel ölçüleri proje kesim planı için değerlendirilir. Net parça ölçüsü, kesim payı, kenar çubuğu, tolerans, nakliye ve sahadaki montaj sırası üretim onayından önce birlikte kontrol edilir.
Kanal, platform ve özel parçalar için dört proje senaryosu
Her senaryo farklı yük, akış, hijyen ve kimyasal maruziyet koşullarına sahiptir. Seçim, gerçek saha bilgisi ile ürüne ait teknik veriler üzerinden yapılır.

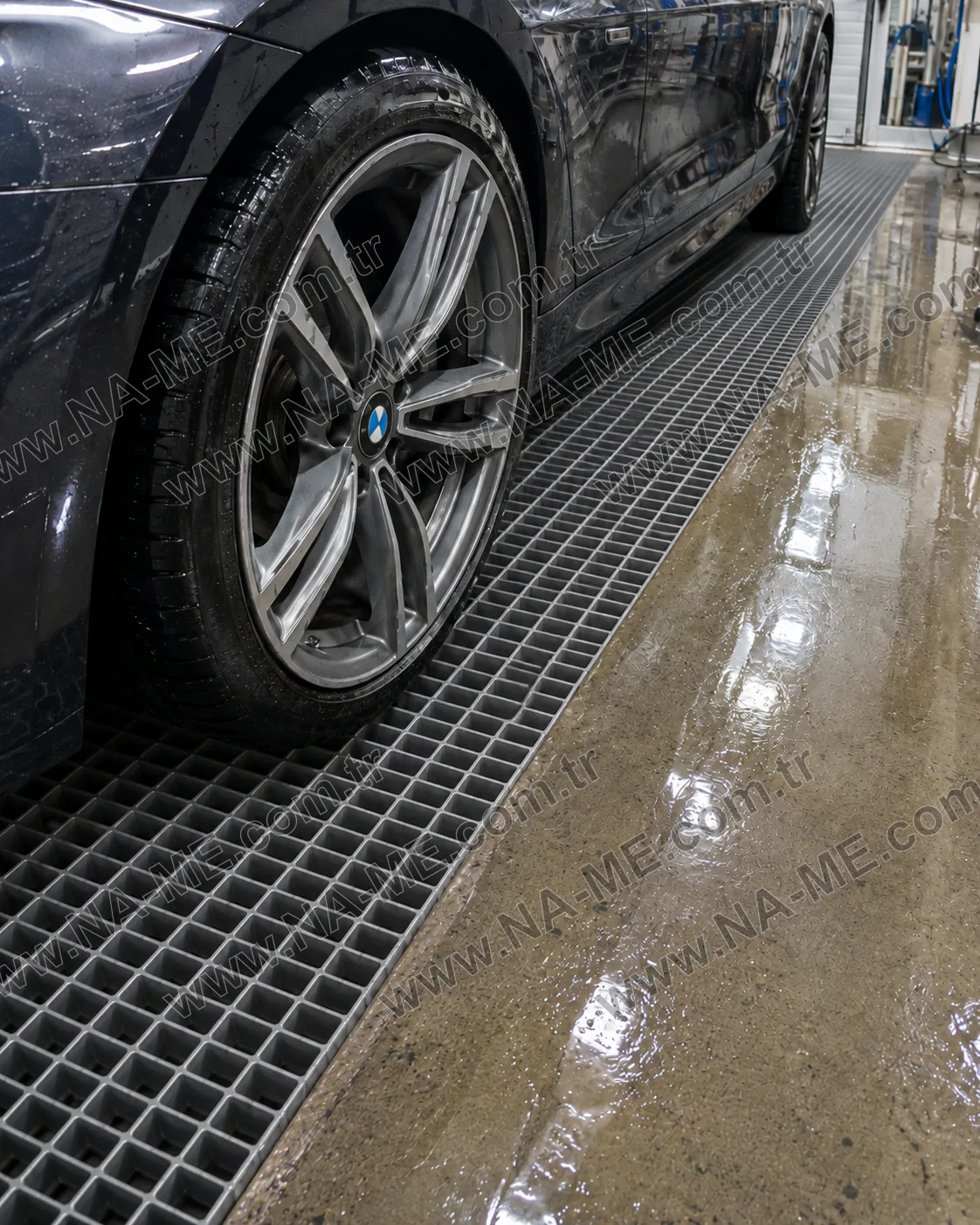

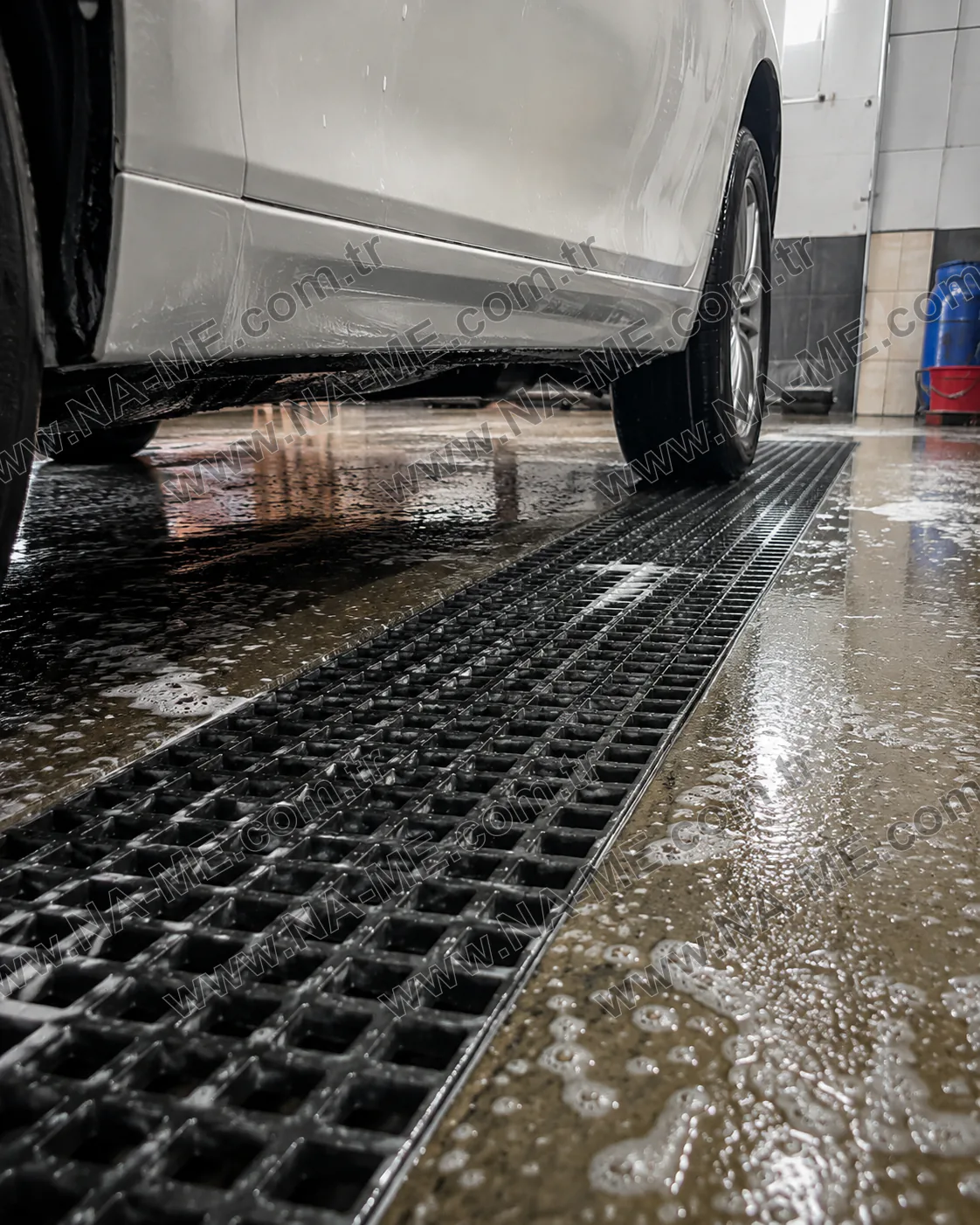

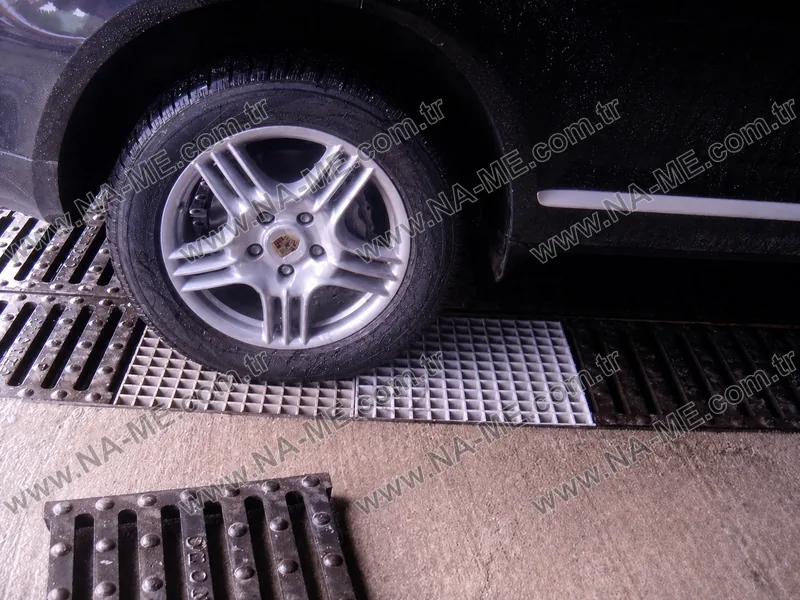

Araç yıkama kanalı ve servis geçişleri
Araç yıkama alanında su, deterjan, çamur ve tekerlek yükü aynı bölgede etkili olabilir. CTP kanal ızgarası seçilirken araç tipi, tekerlek temas alanı, aks düzeni, geçiş sıklığı, darbe etkisi, kanal eni ve destek açıklığı yük hesabına girer.
- Tekerlek güzergâhına göre yerel yük kontrolü
- Kanal çerçevesi, oturma payı ve sabitleme detayı
- Kumlu veya konkav yüzeyin kirleticiye göre seçimi

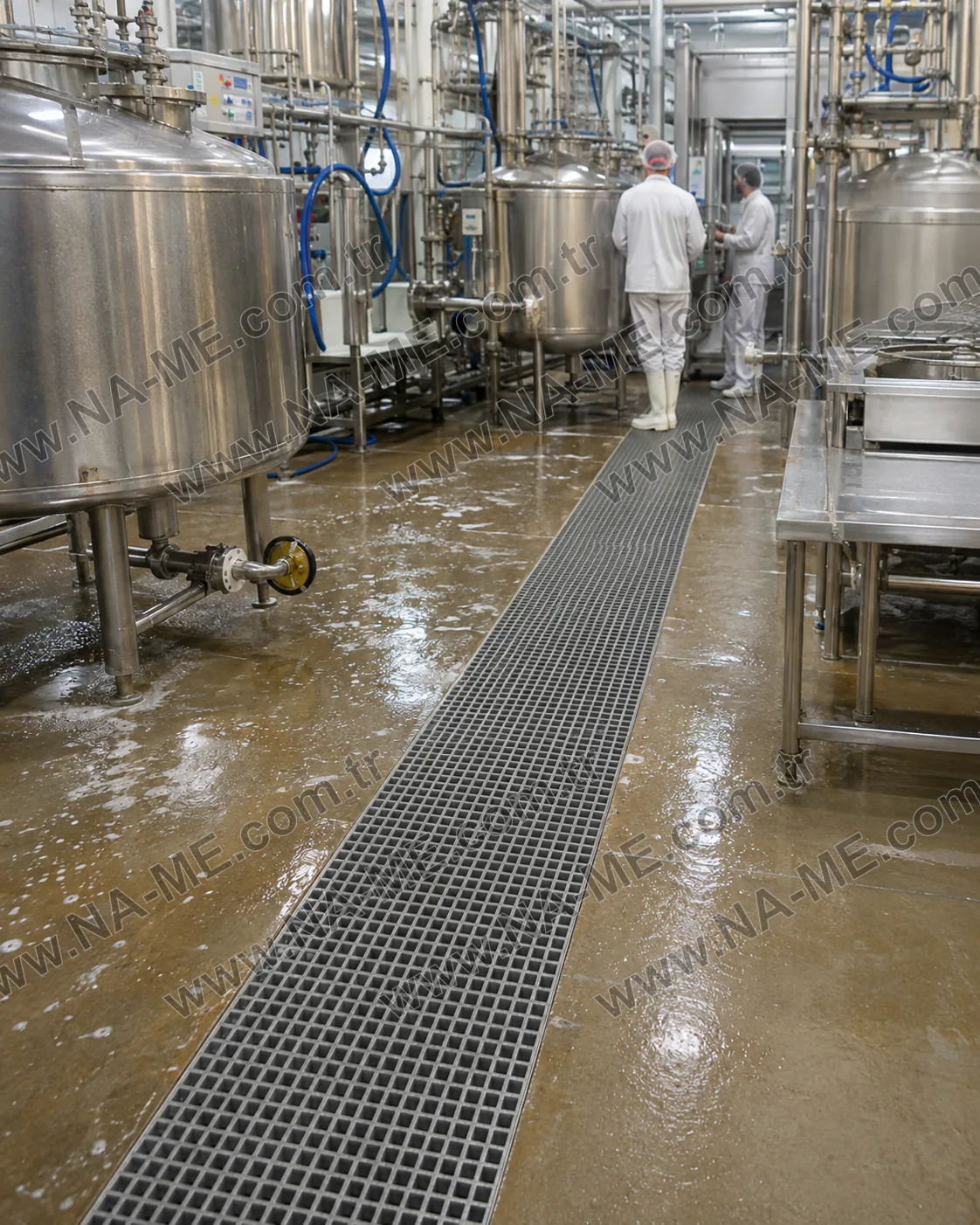

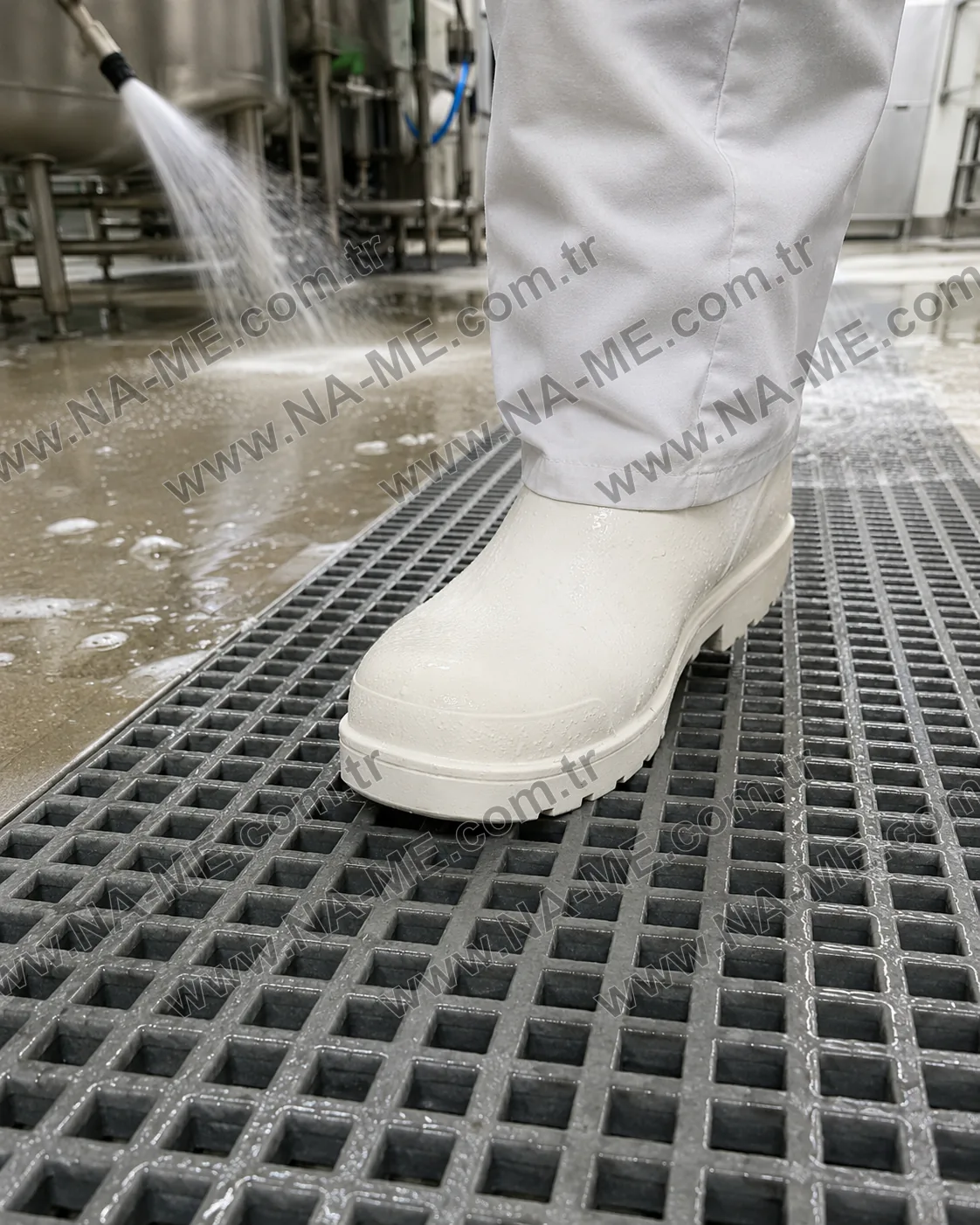

Gıda üretimi ve ıslak proses alanları
Yıkama suyunun ve proses kalıntılarının kontrollü uzaklaştırılması, kayma riskinin azaltılması ve yüzeye temizlik erişimi birlikte ele alınır. Açık gözlü yapı drenajı destekleyebilir; ancak kanal kesiti, eğim, deşarj kapasitesi ve tıkanma riski ayrıca hesaplanır.
- Temizlik kimyasalına uygun reçine doğrulaması
- Kaymaz yüzey ile temizlik kolaylığı arasında denge
- Doğrudan gıda teması varsa ayrıca uygunluk kontrolü

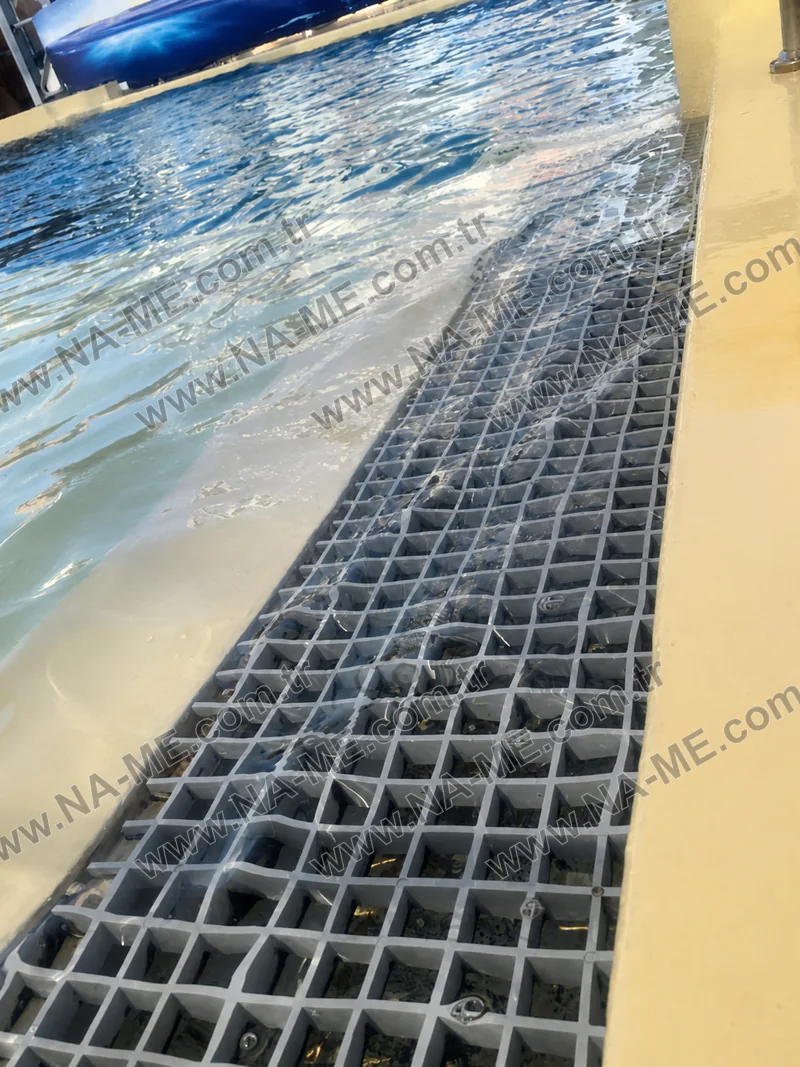

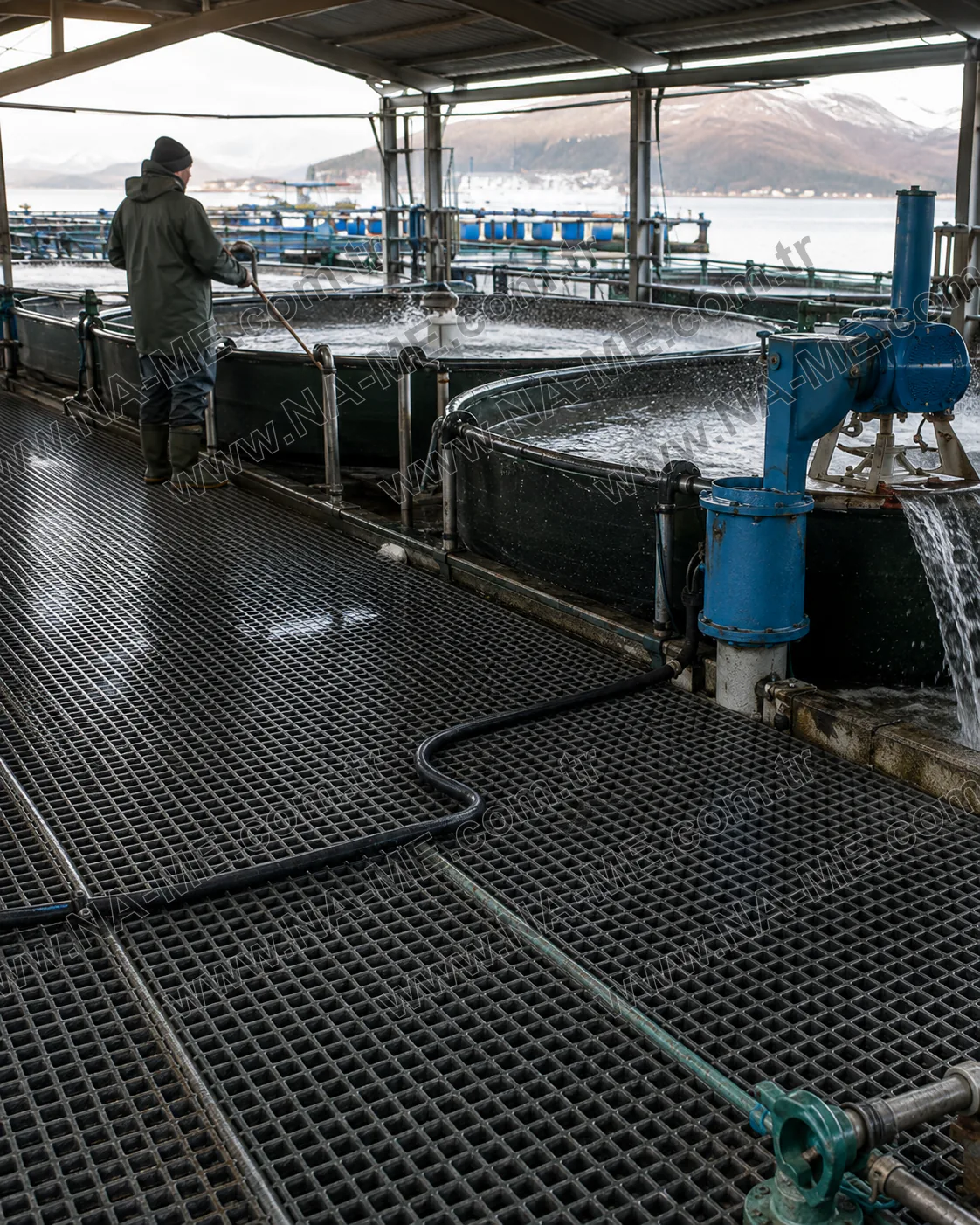

Su ürünleri tesisi ve sürekli ıslak ortamlar
Su ürünleri tesisleri, havuz çevreleri ve suya yakın platformlarda sürekli nem, tuzluluk, temizlik maddeleri ve yaya güvenliği değerlendirilir. Reçine sistemi ortam bileşimine ve sıcaklığa göre seçilir; açıklıklar kullanım ve canlı güvenliği açısından proje özelinde kontrol edilir.
- Su kimyası, tuzluluk ve sıcaklık bilgisi
- Yürüme yönü, kenar boşlukları ve küçük göz ihtiyacı
- Çıkarılabilir modüller için güvenli kaldırma planı

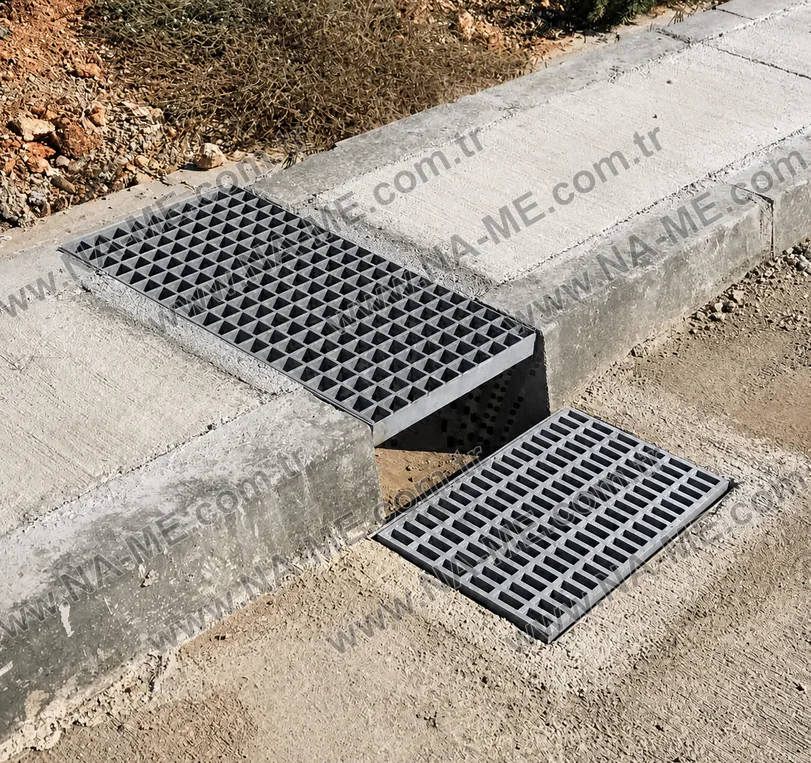

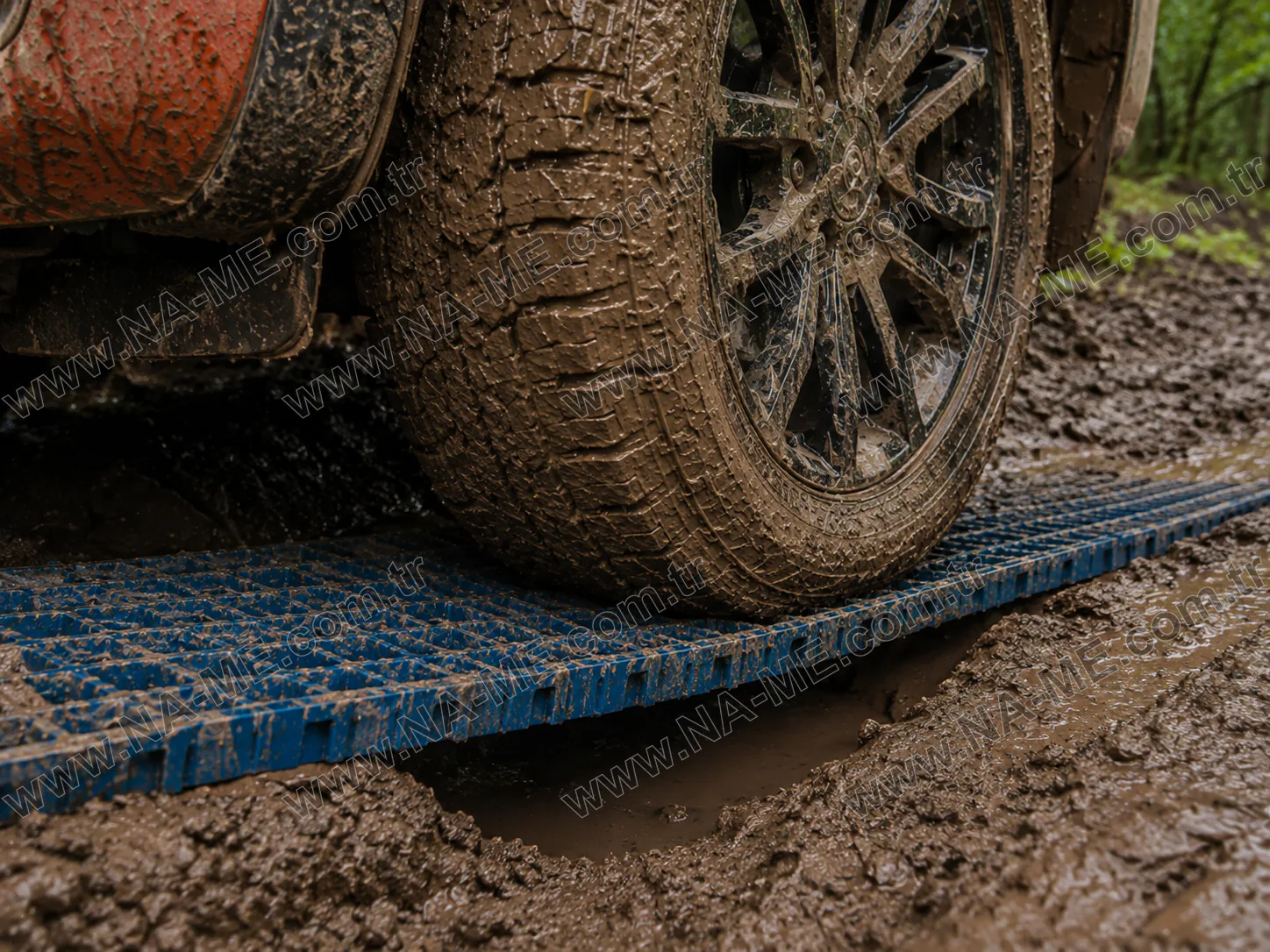

Ağır hizmet, menhol ve endüstriyel özel parçalar
Off-road araç geçişi, ağır hizmet platformu, menhol çevresi, elek veya filtre bileşeni gibi standart dışı alanlarda yükleme biçimi ve geometri önceliklidir. Her CTP panel araç trafiğine uygun kabul edilmez; kullanım, hesap ve ürün verisiyle doğrulanır.
- Noktasal, yayılı ve dinamik yüklerin ayrıştırılması
- Kesik köşeler, delikler ve ekipman çevresi toleransları
- Bağlantı erişimi ve periyodik kontrol alanı
Numuneden montaja, ölçü ve malzeme kararı izlenebilir olmalı
Tekrarlı özel parçalar ve standart dışı kanal ölçüleri için numune, çizim, kalıp uygunluğu ve üretim toleransları daha imalata başlamadan netleştirilir.
Özel kesim, standart panel ölçüleri ve parça yerleşimi
Uygun panelden verimli kesim için parça yönü, taşıyıcı çubuk doğrultusu, kanal dönüşleri, boşluklar ve kenar mesafeleri çizime işlenir. Panel ölçüsü her ürün tipinde aynı olmayabileceği için sipariş öncesinde teyit edilir.
Numune ve özel kalıp değerlendirmesi
Mevcut parçanın numunesi ölçü kontrolü için kullanılabilir. Tekrarlı veya özgün geometride özel kalıp yapılabilirliği; adet, tolerans, yüzey, reçine ve üretim yöntemiyle birlikte teknik olarak değerlendirilir.
O-ftalik, İ-ftalik ve vinil ester reçine seçimi
Reçine kararı kimyasal türü, derişim, sıcaklık, temas süresi ve temizlik maddelerine göre verilir. Ortam verisini ürün seçimiyle eşleştirmek için CTP kimyasal dayanım tablosunu inceleyin; nihai uygunluğu teknik ekiple doğrulayın.

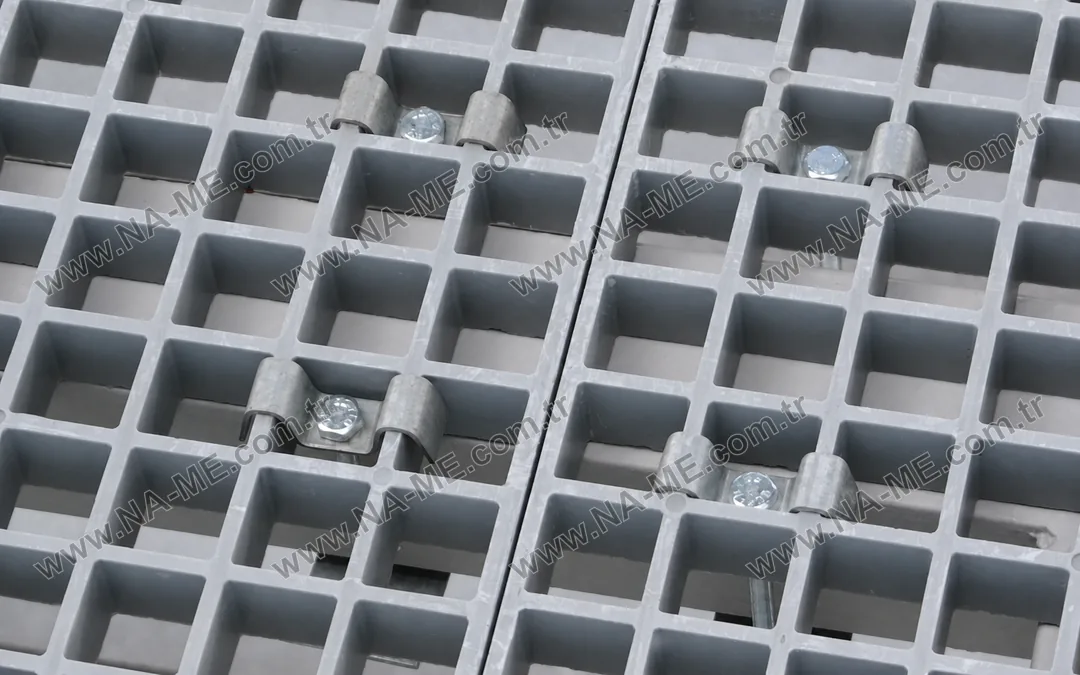

Tolerans, mesnet ve bağlantı planı
Kanal düzlüğü, yeterli oturma payı, panel arası çalışma boşluğu, kaldırma ihtiyacı ve klips yerleşimi uygulama çiziminde tanımlanır. Metal ve metal olmayan seçenekler için bağlantı elemanları ve ayakları sayfasına göz atın.
Izgaradan cepheye, özel geometri farklı işlevlere uyarlanabilir
CTP panelin göz yapısı, kalınlığı, reçinesi, rengi, kenarı ve bağlantısı kullanım amacına göre birlikte ele alınır. Aşağıdaki alanlar hazır bir ürün vaadi değil; proje yükü, çevresel etki ve teknik uygunlukla doğrulanacak özel uygulama başlıklarıdır.

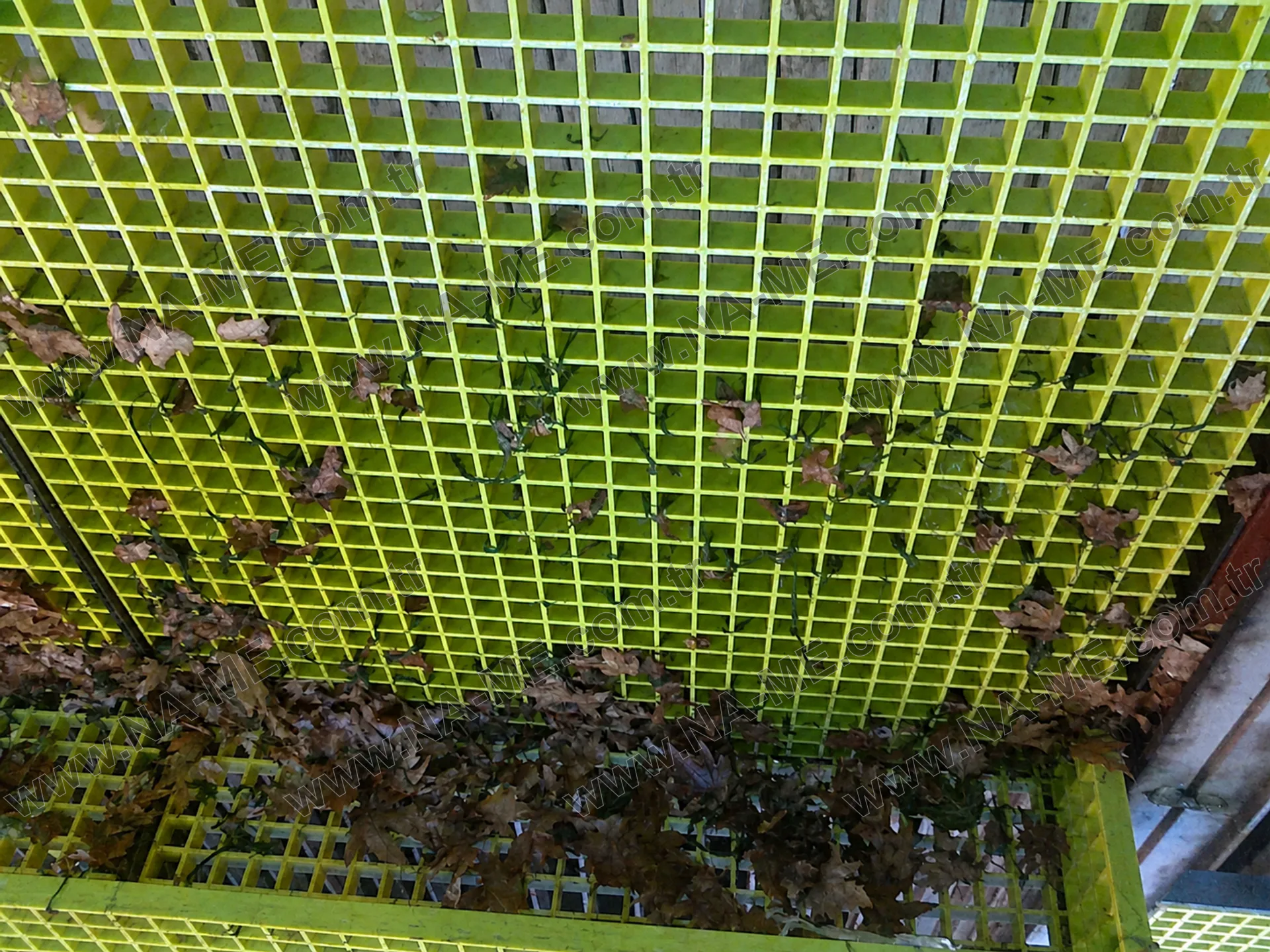

Separatör, elek ve screening parçaları
Proses separatörü, endüstriyel elek veya screening bileşeninde göz geometrisi; ayrıştırılacak parça boyutu, akış, aşınma, yük ve temizlik yöntemiyle seçilir. Panelin filtre performansı ve kimyasal uygunluğu numune ya da teknik veriyle doğrulanır.
Güneş kırıcı ve cephe elemanı
CTP ızgara güneş kırıcı, gölgeleme paneli veya geçirgen cephe elemanı olarak değerlendirilebilir. Rüzgâr yükü, taşıyıcı çerçeve, ankraj, UV maruziyeti, yangın şartı, görüş açıklığı ve cephe bakım erişimi proje mühendisiyle birlikte doğrulanır.
Trafo odası zemini ve kablo kanalı geçişleri
Metal olmayan CTP yapı, trafo odası zemini ve kablo kanalı geçişlerinde elektrik yalıtkanlığı açısından tamamlayıcı bir seçenek olabilir. Elektriksel değerler ürüne özel test verileriyle doğrulanır; sistem topraklama, enerji kesme veya gerilim sınıflı koruyucuların yerine geçmez.
Servis platformu ve koruyucu panel
Makine çevresi servis platformu, ekipman koruyucu paneli veya kontrollü erişim bölmesinde açıklık, darbe, tasarım yükü, korkuluk, topuk levhası ve bakım mesafesi birlikte incelenir. Koruyucu panel, gerekli makine emniyeti tertibatının yerine tek başına geçmez.
Projeye göre renk seçenekleri
Renk; bölge tanımı, görünürlük, mimari uyum veya kurumsal tasarım amacıyla reçine sistemine göre seçilebilir. Renk numunesi, üretim toleransı, farklı partiler arasındaki ton farkı ve UV koşulları onay sürecinde ayrıca değerlendirilir.
Pah, kesim yüzeyi ve kenar işleme
Özel parçaların pah, köşe yuvarlatma, delik, kesim yüzeyi kapatma ve diğer kenar işleme ayrıntıları çizimde tanımlanır. İşlem; net ölçü, temas riski, montaj boşluğu ve reçine uyumuyla belirlenir; taşıyıcı kesit değişiyorsa yeniden kontrol yapılır.
CTP kanal ızgarası ve özel platform senaryoları
Bu seçki, saha uygulaması kayıtlarıyla temsilî konsept görsel çalışmalarını birlikte içerir; görsellerin tamamı tamamlanmış bir referans projenin fotoğrafı olarak değerlendirilmemelidir. Uygun panel, yüzey, reçine, yük kapasitesi ve montaj detayı her proje için ayrıca belirlenir.
Yük, mesnet, yüzey, reçine ve bağlantı tek bir sistemdir
Araç ve ağır hizmet uygulamalarında yük hesabı; tekerlek temas alanı, dinamik etki, panel yüksekliği, taşıyıcı yön ve net destek açıklığıyla yapılır. Daha sık mesnet yerleşimi kapasiteyi etkileyebilir, ancak sonuç ürüne özel hesap ve veriyle doğrulanmalıdır.
Islak proseste kaymaz yüzey seçimi; drenaj, uygun iş ayakkabısı, temizlik sıklığı ve gerçek kirletici koşuluyla tamamlanır. Açık gözlü yapı temizlenebilirliği ve akışı destekleyebilir; tıkanıklık kontrolü, panel kaldırma erişimi, bağlantı ve yüzey denetimi bakım planına alınır.
Özel CTP ızgara seçimi hakkında kısa yanıtlar
Boyut, yük ve ortam verileri değiştiğinde ürün seçimi de değişebilir; aşağıdaki yanıtlar proje değerlendirmesine başlangıç sağlar.
CTP kanal ızgarası araç geçişine uygun mudur?
Uygunluk ürün ve projeye bağlıdır. Araç tipi, tekerlek yükü, temas alanı, darbe, geçiş sıklığı, panel kesiti, kanal eni ve mesnet açıklığı bilinmeden araç trafiği için seçim yapılmamalıdır.
Hangi göz aralığı daha iyi drenaj sağlar?
Açık alan oranı drenajı etkiler; fakat göz aralığı tek başına yeterli değildir. Kanal kesiti, eğim, deşarj noktası, katı madde boyutu, tıkanma riski ve temizleme yöntemi birlikte değerlendirilir.
Kumlu yüzey her ıslak zeminde kaymayı önler mi?
Hayır. Kumlu yüzey tutunmayı artırarak kayma riskinin azaltılmasına yardımcı olabilir; kirletici, ayakkabı, eğim, drenaj, temizlik ve sahaya uygun performans verileri yine gereklidir.
Numuneden özel ölçü veya kalıp hazırlanabilir mi?
Numune ölçü ve geometri doğrulamasında kullanılabilir. Özel kalıp uygulanabilirliği; adet, tolerans, reçine, yüzey ve üretim yöntemi dikkate alınarak teknik inceleme sonrasında belirlenir.
Reçine seçimi yalnızca kimyasal adına göre yapılır mı?
Hayır. O-ftalik, İ-ftalik veya vinil ester seçimi için kimyasal türünün yanında derişim, sıcaklık, temas süresi, karışımlar ve temizlik maddeleri de paylaşılmalıdır.
Kanal ölçünüzü ve kullanım yükünüzü birlikte doğrulayalım
Çizim veya numune, net kanal ölçüsü, mesnet açıklığı, beklenen yük, kimyasal ortam, sıcaklık, yüzey ve temizlik bilgilerini paylaşın; uygun CTP panel, reçine, kesim ve bağlantı sistemini proje özelinde değerlendirelim.
