NA-ME DRENAJ ÇÖZÜMLERİ
Drenaj, Menhol ve Kanal Uygulamaları
Gerçek uygulama fotoğrafları ve proje seçim notları
Drenaj ve erişim noktalarında dayanıklı ızgara çözümleri
CTP kompozit ızgaralar; drenaj hatları, menholler, açık kanallar, su ve atıksu yapılarında ızgara veya geçiş kapağı olarak kullanılabilir. Korozyona dayanıklı yapısı dış ortam ve kimyasal etkiler altında bakım ihtiyacını azaltmaya yardımcı olur.
Paneller proje ölçülerine göre kesilebilir ve uygun alt taşıyıcılara mekanik bağlantı elemanlarıyla sabitlenebilir. Seçimde net açıklık, yaya veya araç yükü, akış ihtiyacı, kimyasal ortam ve emniyet gereksinimleri birlikte ele alınmalıdır.
Uygulama Galerisi
Saha Görsellerini Proje Kararlarıyla Birlikte İnceleyin
Aşağıdaki fotoğraflar drenaj hattı, menhol ve kanal üstü uygulamalarımızdan seçilmiştir. Kendi hattınızda kanal genişliği, toplanacak su debisi ve araç geçişi ayrıca değerlendirilmelidir.
Menhol ve Yol Geçişlerinde Yükü Doğru Sınıflandırın
Yaya güzergâhındaki bir menhol ile araç teker yüküne açık bir yol geçişi aynı ürün kararı değildir. Net açıklık, mesnet düzeni ve beklenen yük birlikte doğrulanmalıdır.
Araç geçişi bulunan noktalarda standart ızgara varsayımıyla ilerlemek yerine EN 124 sınıfı kompozit kapak veya projeye özel takviyeli sistem değerlendirilir.
Kompozit kapak uygulamalarını inceleyin →

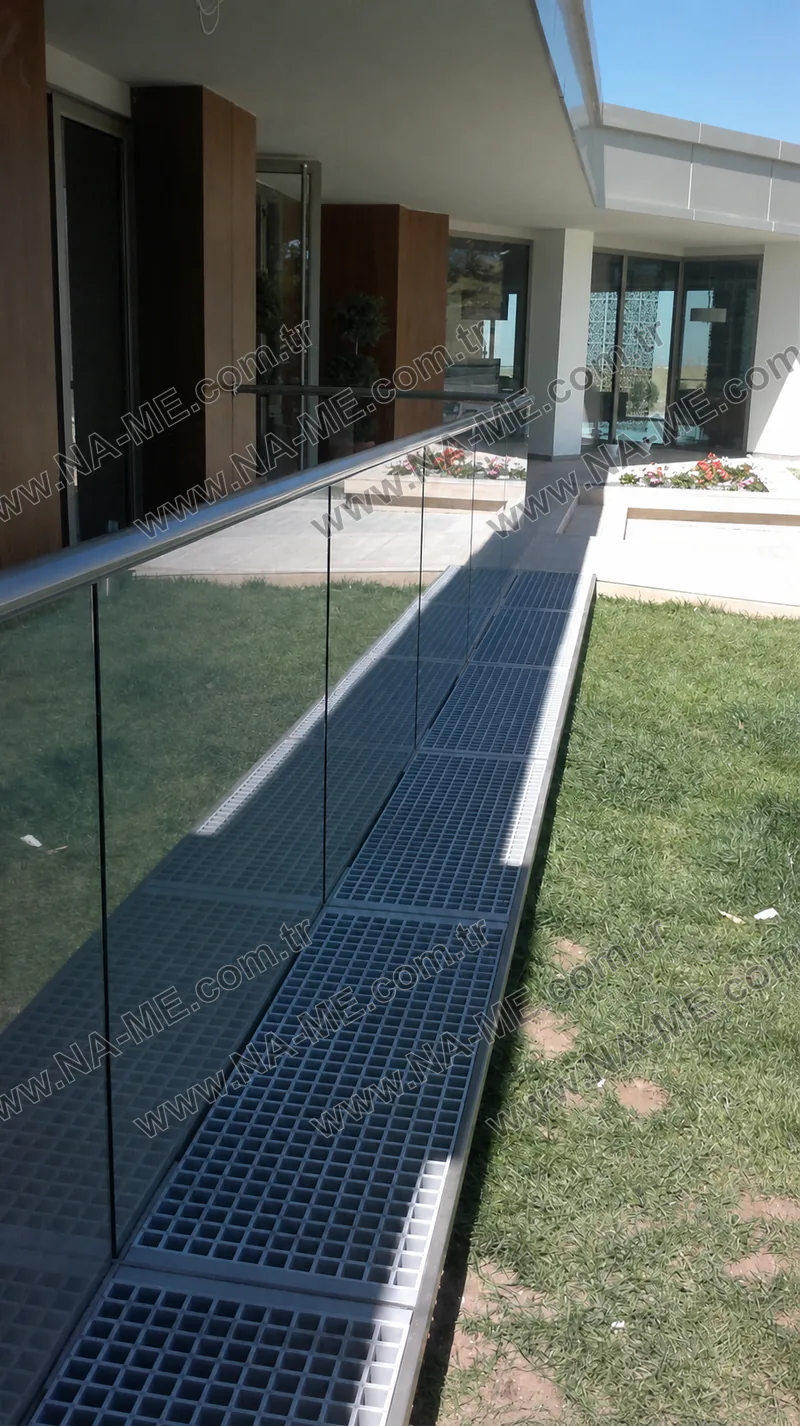

Korkuluk Önü Menhol Izgara Uygulaması
Yaya güvenliği, bakım erişimi ve su tahliyesinin birlikte ele alındığı korkuluk önü menhol ızgarası uygulaması.
Karayolu Menholünde Ağır Yük Izgara Uygulaması
Karayolu ve servis geçişlerinde açıklık, mesnet ve araç yükünün proje bazında doğrulanması gereken menhol uygulaması.
Atıksu ve Kimyasal Ortamda Malzeme Seçimini Netleştirin
Atıksu yapıları ve kimyasal proses kanalları sürekli nem, sıçrama ve kimyasal maruziyet oluşturabilir. Reçine sistemi, yüzey ve bağlantı elemanı seçimi ortam verileriyle birlikte yapılmalıdır.
Korozyona dayanıklı kompozit yapı, paslanma ve boya yenileme ihtiyacını azaltırken sökülebilir paneller kanal temizliğine erişimi kolaylaştırır.
Bağlantı elemanları ve ayaklarını inceleyin →
Atıksu Kanalında GFRP Izgara Uygulaması
Nemli ve korozif atıksu ortamında açık yüzey, bakım erişimi ve malzeme dayanımını birleştiren GFRP ızgara uygulaması.

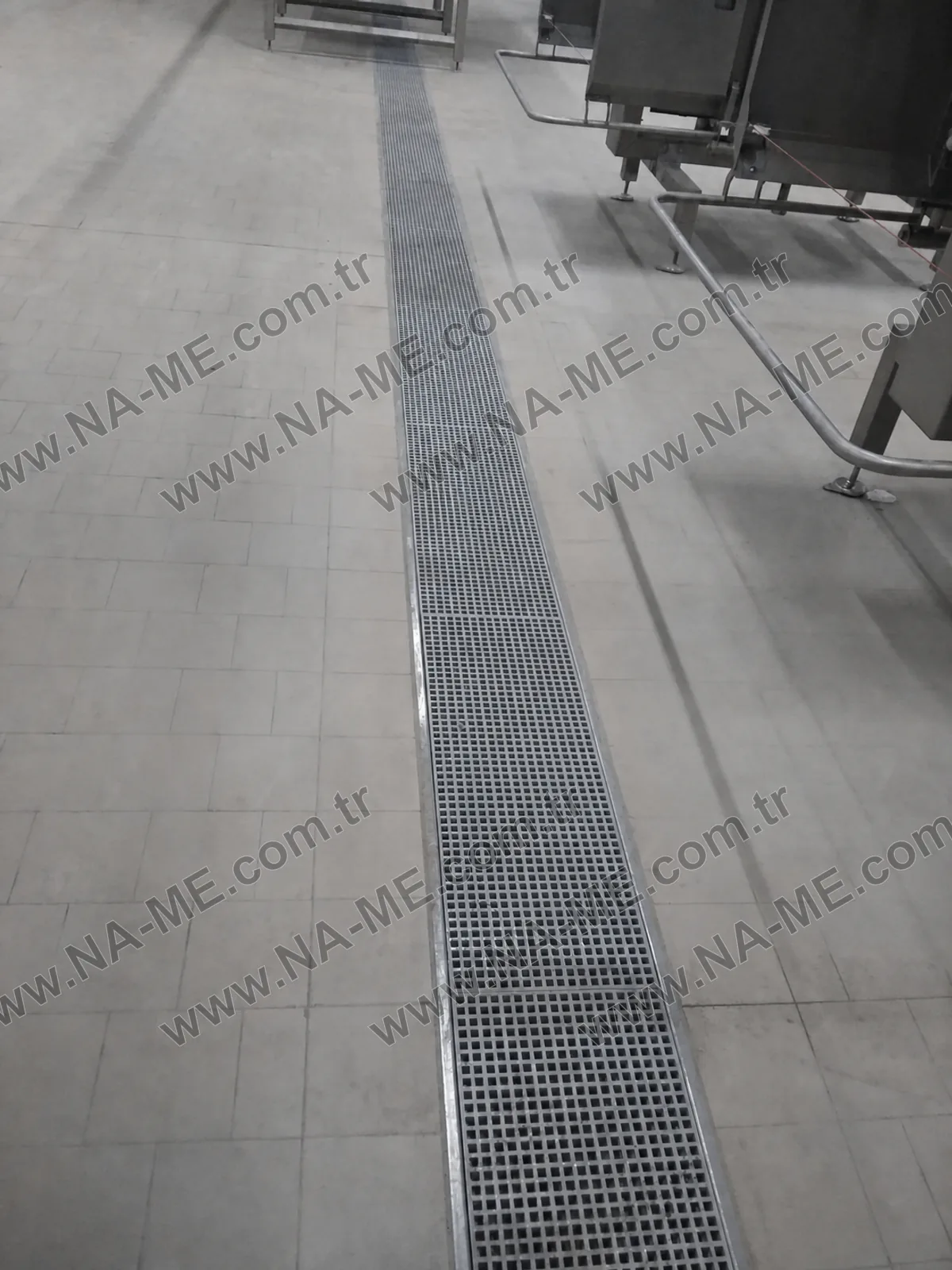

Kimya Tesisinde FRP Kanal Izgarası
Kimyasal temas, reçine seçimi, açıklık ve bağlantı detaylarının birlikte değerlendirildiği FRP kanal ızgarası uygulaması.
Gıda, Havuz ve Islak Proseslerde Açık Drenajı Koruyun
Gıda tesisi ve havuz çevresi gibi sık yıkanan alanlarda açık yüzey oranı, temizlik sıklığı ve kayma riski birlikte değerlendirilir.
Panelin mekanik olarak sabitlenmesi, gerektiğinde kontrollü biçimde sökülerek kanal tabanının temizlenmesine ve tekrar yerine takılmasına imkân verir.
Mekanik sabitleme seçeneklerini inceleyin →

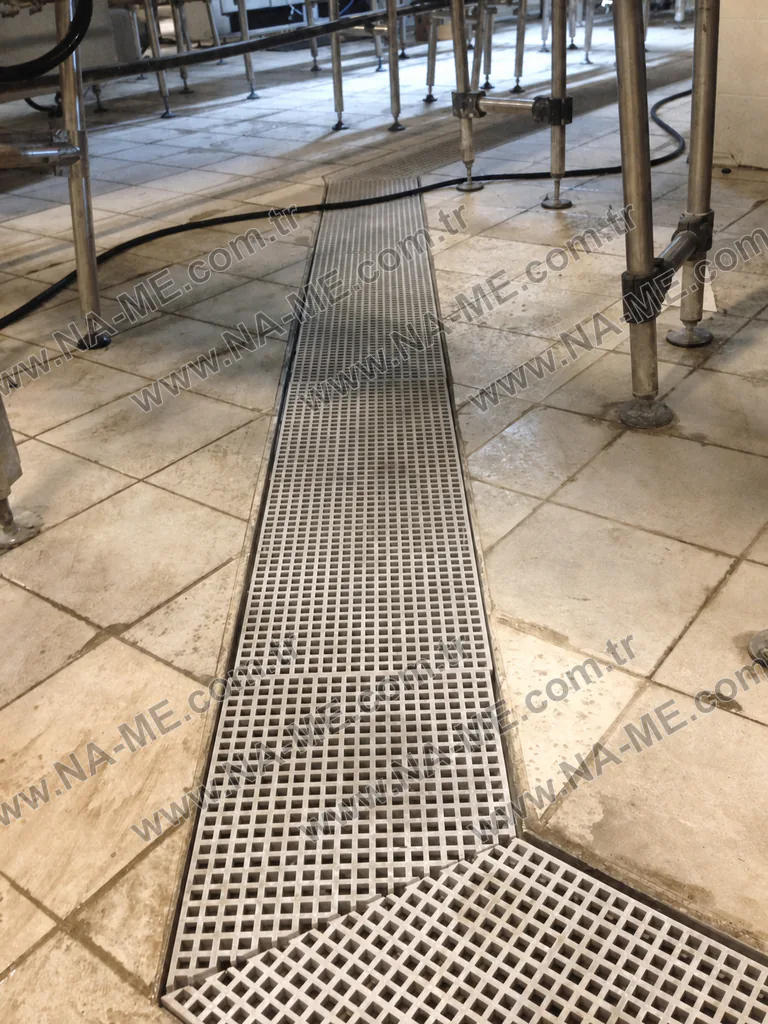

Gıda Tesisinde CTP Drenaj Kanalı Izgarası
Islak proses, düzenli temizlik ve sökülebilir bakım erişimi gerektiren gıda tesisi drenaj kanalı uygulaması.

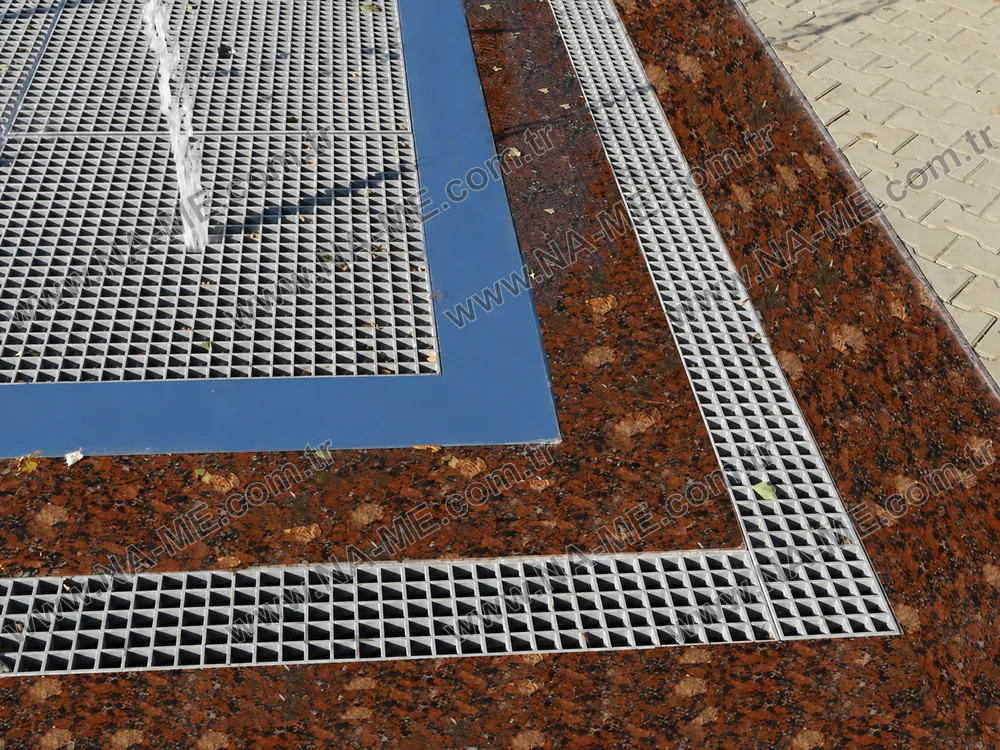

Havuz Kanalında FRP Izgara Uygulaması
Sürekli ıslak yüzeylerde drenaj açıklığı, kayma riski ve temizlik erişimini destekleyen havuz kanalı ızgara uygulaması.
Açık Izgara ile Kapalı Kompozit Kapağı İhtiyaca Göre Ayırın
Akışın görülmesi, hızlı tahliye ve temizlik erişimi öncelikliyse açık gözlü ızgara; koku veya sızıntı bariyeri gerekiyorsa contalı kompozit kapak öne çıkar.
Aynı kanal hattında farklı erişim noktaları için açık ızgara ile kapalı kapak birlikte planlanabilir.
Kapalı kompozit kapak çözümlerini inceleyin →

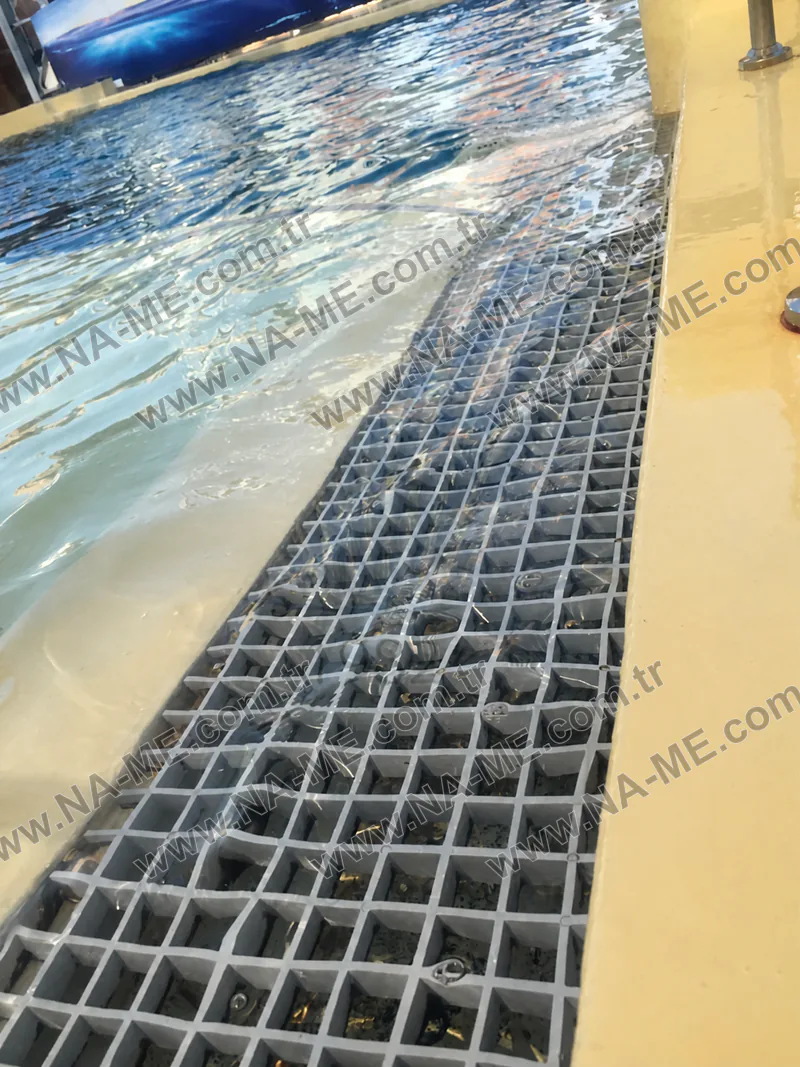

Su Altı Kanalında CTP Izgara Uygulaması
Su teması, açıklık oranı, panel desteği ve sökülebilir bakım erişimiyle değerlendirilen su altı kanal uygulaması.

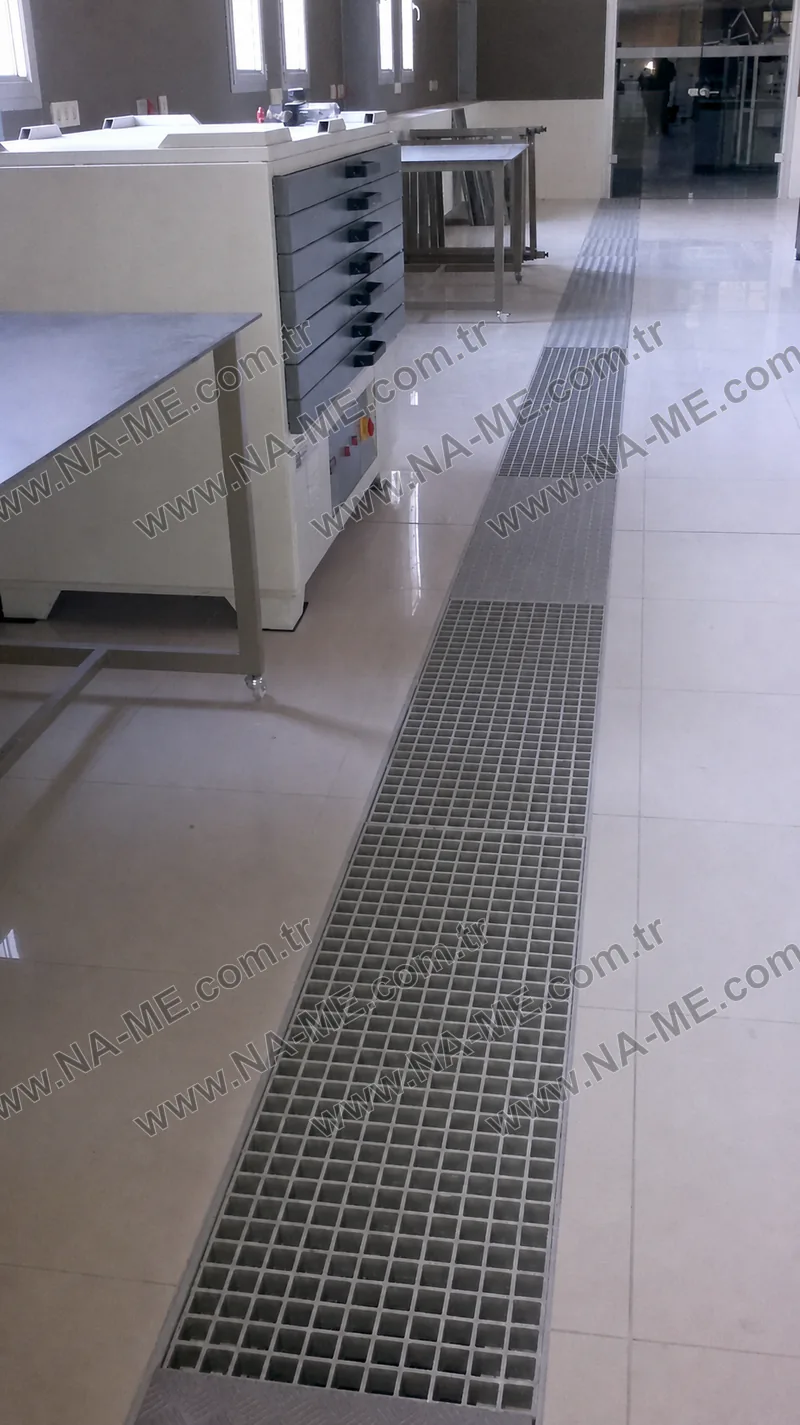

Kompozit Kapak ve Kanal Izgarası Uygulaması
Akış, koku kontrolü ve bakım erişimine göre açık ızgara ile kapalı kompozit kapağın birlikte değerlendirildiği kanal uygulaması.
Bakım Erişimini ve Malzemenin Yaşam Döngüsünü Birlikte Planlayın
Kaynaklı metal ızgaraya kıyasla hafif ve sökülebilir kompozit paneller, kanal içi temizlik ve periyodik kontrol sırasında erişimi kolaylaştırır.
Paslanmayan ve boya gerektirmeyen yapı, özellikle açık saha ve ıslak proseslerde bakım planını sadeleştirmeye yardımcı olur.
Sökülebilir bağlantı detaylarını inceleyin →

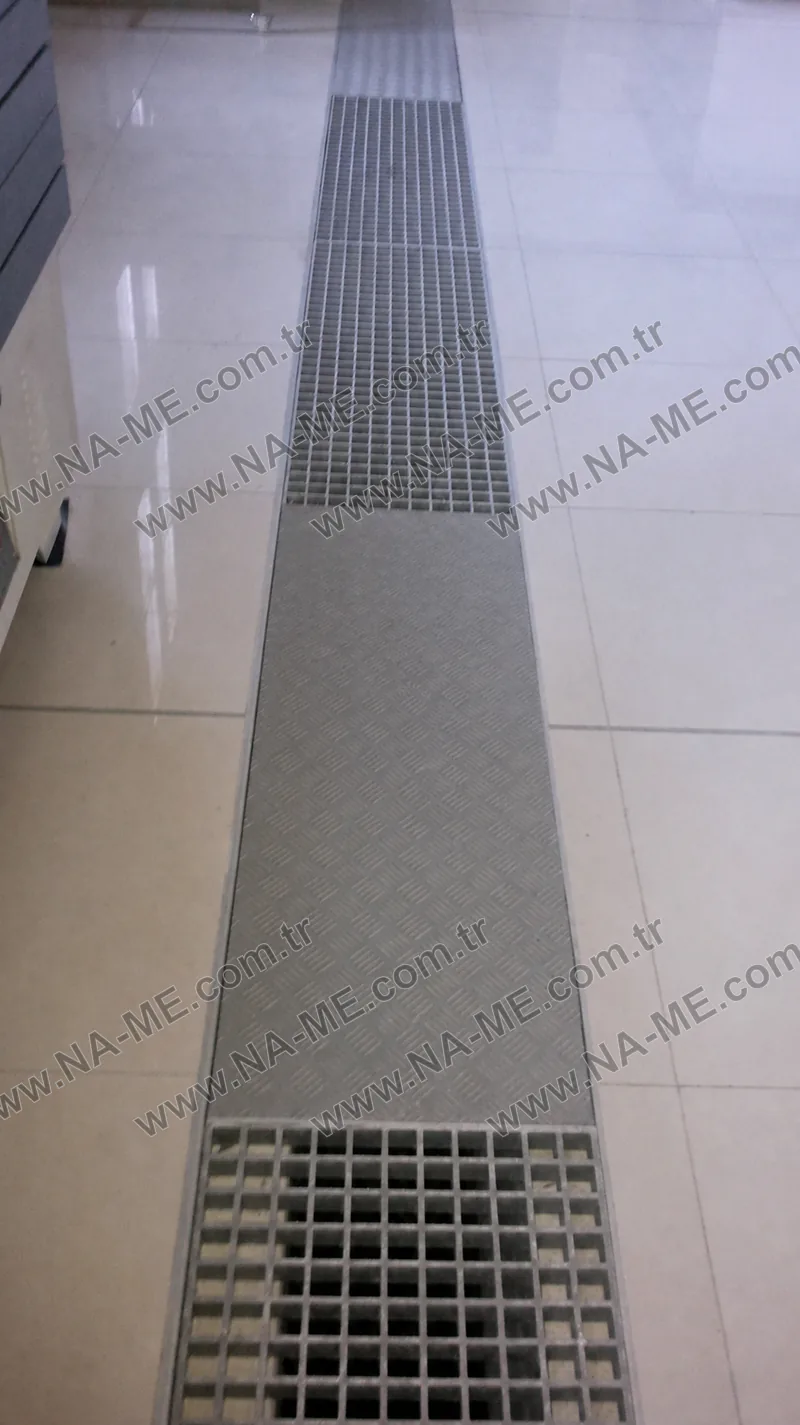

Kompozit Izgara ve Kapaklı Kanal Uygulaması
Sökülebilir panel ve kapaklarla kanal içi bakım erişiminin kolaylaştırıldığı endüstriyel uygulama görünümü.

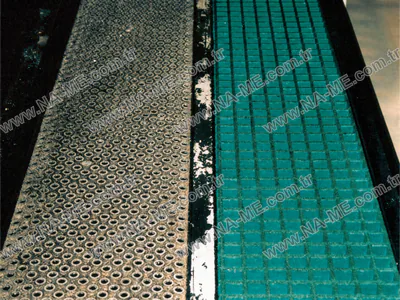

Kompozit ve Metal Kanal Izgarası Karşılaştırması
Korozyon, ağırlık, sökülebilirlik ve bakım erişimi açısından kompozit ile metal ızgara seçeneklerini gösteren saha karşılaştırması.
Beton ve Polimer Kanallarda Oturma Detayını Ölçüyle Çözün
Çerçeveli kanallarda çerçeve iç ölçüsü, çerçevesiz beton kanallarda ise gerçek oturma yüzeyi panel kesimine esas alınır.
Kanal genişliği, kayıt payı, akış açıklığı ve bağlantı noktaları üretimden önce birlikte doğrulandığında sallanma ve kenar zorlanması riski azaltılır.
Izgara sabitleme detaylarını inceleyin →

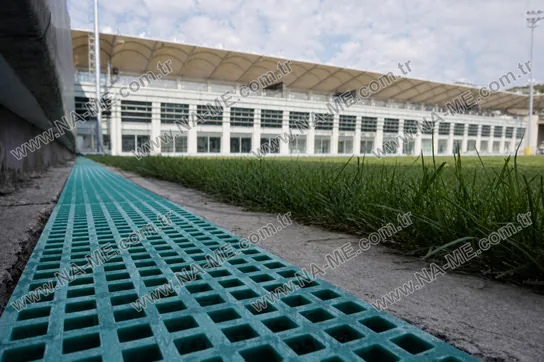

Beton Kanal Üzerinde CTP Izgara Uygulaması
Beton oturma payı, net açıklık, panel kesimi ve mekanik sabitlemenin birlikte çözüldüğü kanal üstü ızgara uygulaması.
Polimer Kanal ile CTP Izgara Uygulaması
Polimer kanal gövdesi, çerçeve iç ölçüsü, açık yüzey ve bağlantı detaylarıyla oluşturulan modüler drenaj çözümü.
Sık Sorulan Sorular
Menhol ızgarasının üzerinden araç geçebilir mi?
Standart drenaj ızgarası öncelikle yaya ve hafif yük için tasarlanır. Araç trafiği olan bir kanal veya menhol içinse EN 124 standardına göre B125, C250 veya D400 yük sınıfında üretilen kompozit kapak tercih edilmelidir; proje verileri iletildiğinde uygun sınıf teknik ekip tarafından belirlenir.
Kanal ızgarası zamanla tıkanırsa nasıl temizlenir?
Panel mekanik bağlantı elemanlarıyla sabitlendiği için kanaldan sökülüp tabanı temizlenir, sonra tekrar yerine takılır. Kaynaklı metal ızgaralarda bu işlem çok daha zordur.
Izgara mı, kompozit kapak mı seçmeliyim?
Akışın görünür kalması ve hızlı temizlenmesi gerekiyorsa açık göz aralıklı ızgara, koku bariyeri veya kapalı yüzey gerekiyorsa contalı kompozit kapak tercih edilir. İki ürün de aynı kanal genişliğine göre üretilebilir.
Kanalımızın genişliği standart dışı, panel kestirebilir miyiz?
Evet. Paneller 1225x3665 mm stok ölçüden kanalınızın net genişliğine göre kesilir; ölçüleriniz iletildiğinde uygun panel ve çerçeve detayı teknik ekibimiz tarafından doğrulanır.
Kanal Izgarası Seçiminde Saha Kararları
Drenaj ve kanal uygulamalarında ızgara seçimi, kanalın kendi ölçü ve akış özelliklerine göre yapılır. Aşağıdaki noktalar sahada en sık karşılaşılan karar kriterleridir.
Kanal genişliğiyle panel eşleştirme.
Standart 1225x3665 mm panelden kanalın iç genişliğine uygun parça kesilir; çerçeveli kanallarda çerçeve iç ölçüsü, çerçevesiz betonarme kanallarda beton kanadı ölçüsü esas alınır.
Çerçeve ve oturma detayı.
Izgaranın kanal ağzına düzgün oturması için kayıt (rebate) payı bırakılır; panel çerçeveye tam oturmazsa sallanma, kenar kırılması ve zamanla gevşeme görülür. Metal çerçeveli kanallarda panel çerçeve iç ölçüsüne, çerçevesiz betonarme kanallarda beton oturma payına göre kesilir.
Debi ve göz aralığı.
Izgaranın açık yüzey oranını göz aralığı belirler (38x38, 19x19, 19x100, 25x50 mm). Yüksek debili hatlarda daha açık göz aralığı, katı madde taşıyan hatlarda tıkanmayı önlemek için daha sık göz aralığı tercih edilir.
Tıkanma ve temizlik erişimi.
Panel, kanala kaynakla değil mekanik bağlantı elemanlarıyla sabitlendiği için tek parça halinde sökülüp kanal içi temizlenebilir, ardından yerine takılır. Bu, kaynaklı metal ızgaralara göre bakım erişimini kolaylaştırır.
Koku ve sızıntı.
Açık göz aralıklı ızgara tipinde koku bariyeri yoktur. Koku hassasiyeti olan atıksu toplama noktalarında ızgara yerine contalı kompozit kapak tercih edilmelidir.
Araç geçişi.
Yalnızca yaya trafiği olan kanallarda standart ızgara paneli yeterlidir; üzerinden araç geçecek kanallarda EN 124 yük sınıflı (B125, C250, D400) kompozit kapak veya takviyeli sistem kullanılmalıdır.
Projenizi teknik ekibimizle paylaşın
Kanal genişliğinizi, beklenen debiyi ve üzerinden geçecek yükü iletin; uygun panel ile çerçeve detayını birlikte belirleyelim.
